Zonnepanelen controleren

Wil je controleren of je zonnepanelen goed werken? Hier is een handleiding die je de controlepunten laat zien.

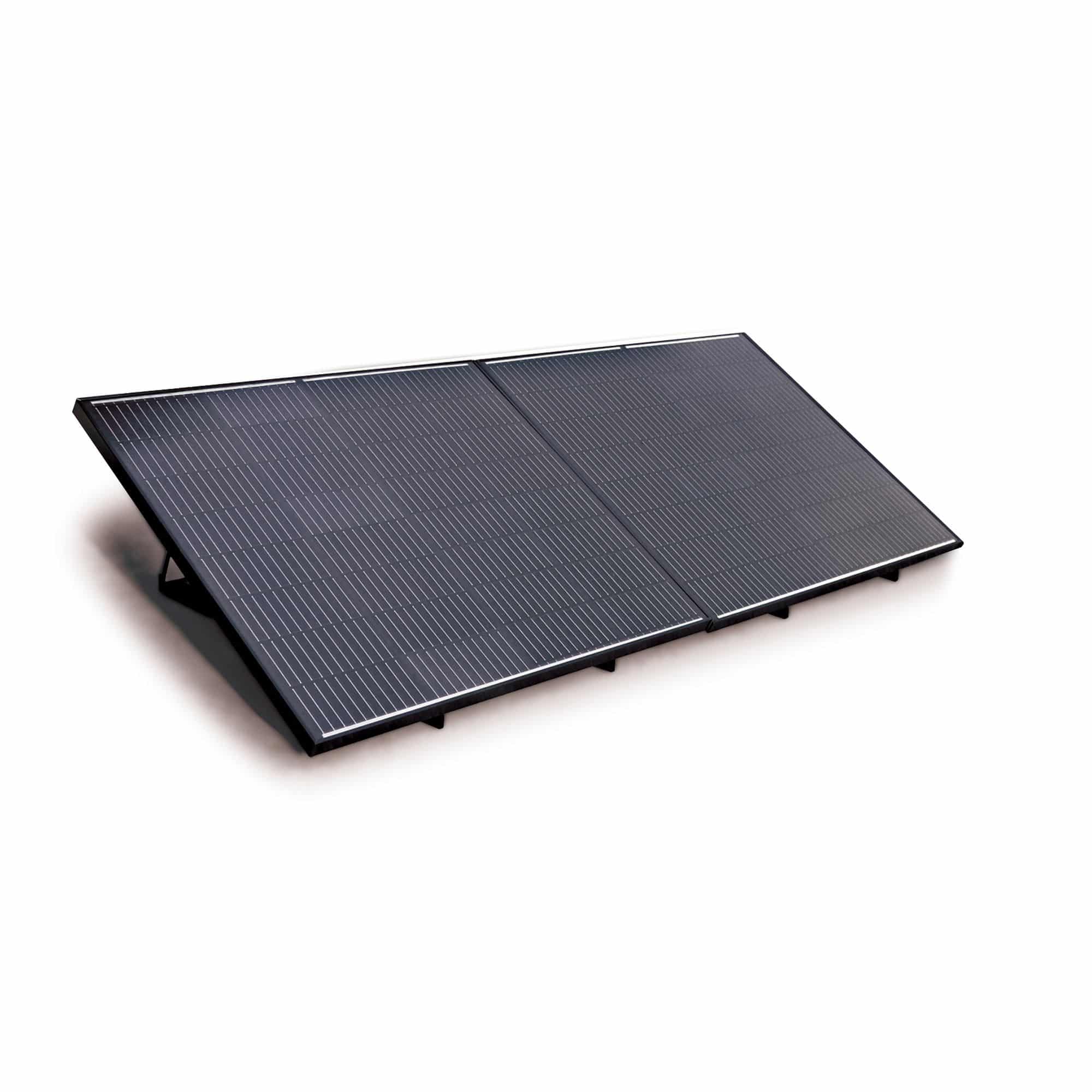

Deze handleiding is van toepassing op :

Moeilijkheid : Gemakkelijk

Benodigde tijd: 10 minuten

Aantal fasen : 4

Mise à jour : april 2025

De stappen van de tutorial :

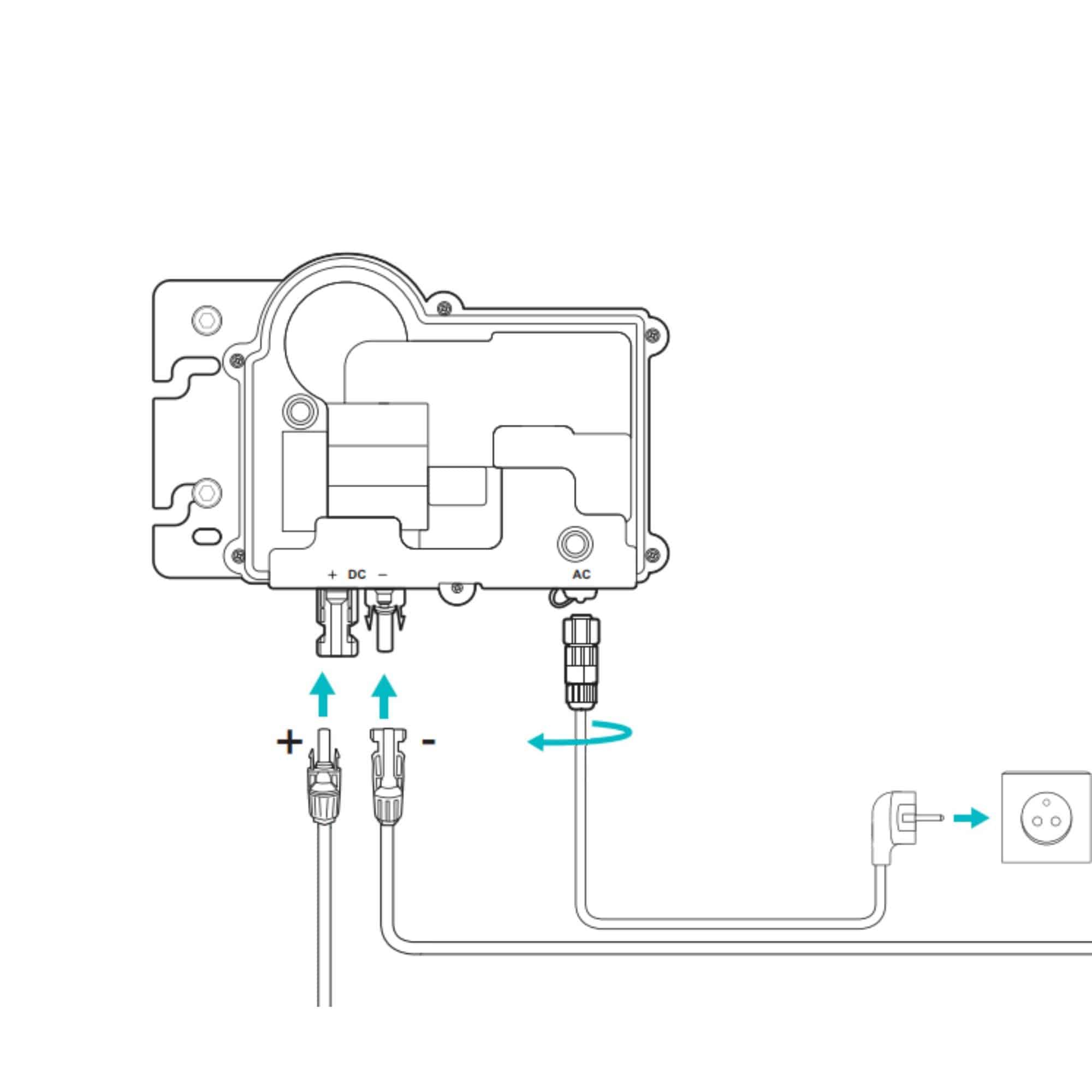

Stap 1: De zonnepanelen loskoppelen

Om veilig te kunnen werken, moet u de omvormer loskoppelen van de 230V voeding en vervolgens uw zonnepanelen loskoppelen.

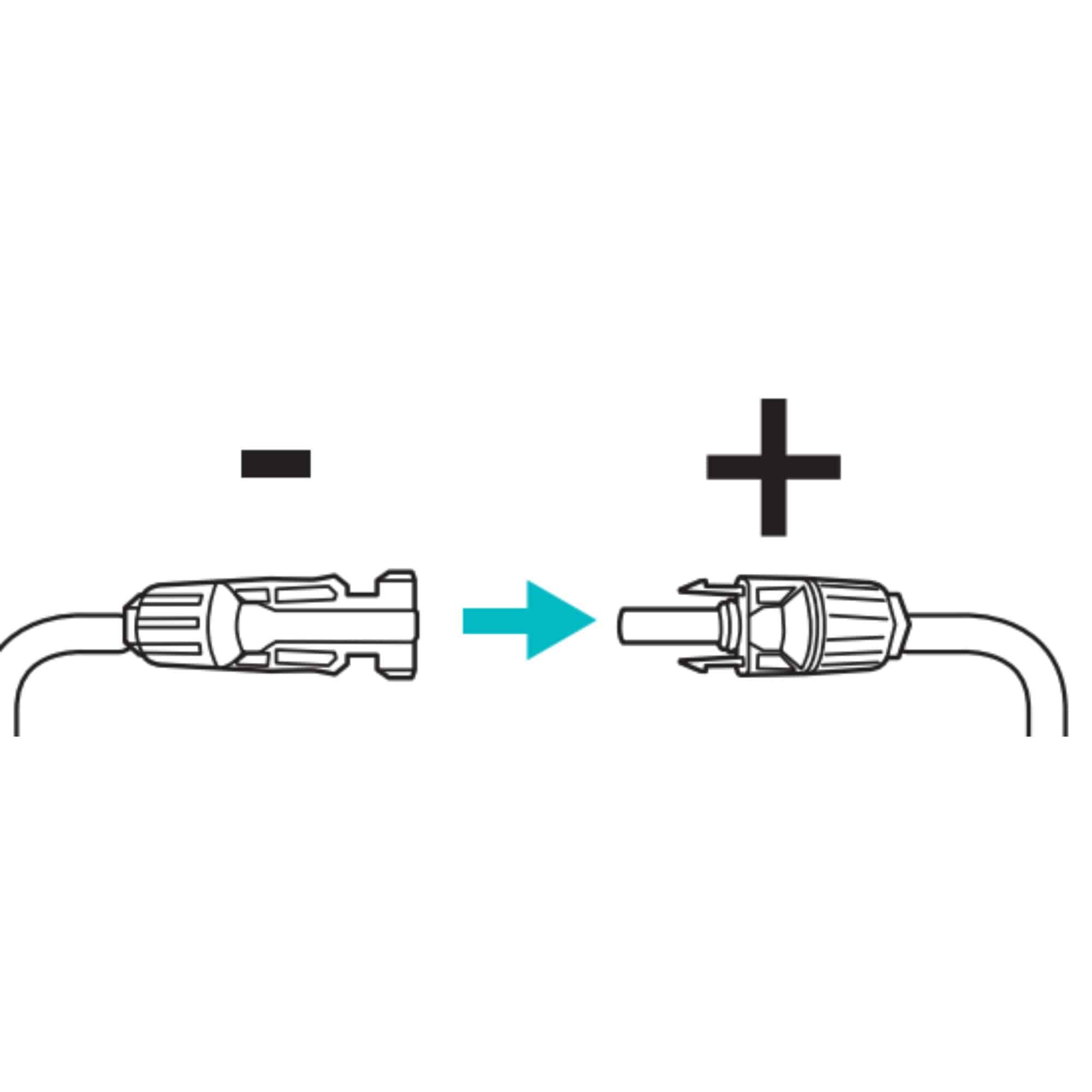

Koppel de zonnepanelen los door op de MC4-connectoren te drukken en aan de connectoren te trekken.

Fase 2: Visuele inspectie

zonnepaneel Zorg ervoor dat deze niet vuil of beschadigd is. zonnepaneel Een vuile kan tot 15% van de productie verliezen.

Je kunt de zonnepanelen schoonmaken met lauw water en een zachte doek. Gebruik geen schoonmaakmiddelen. Maak geen krassen op het oppervlak van paneel.

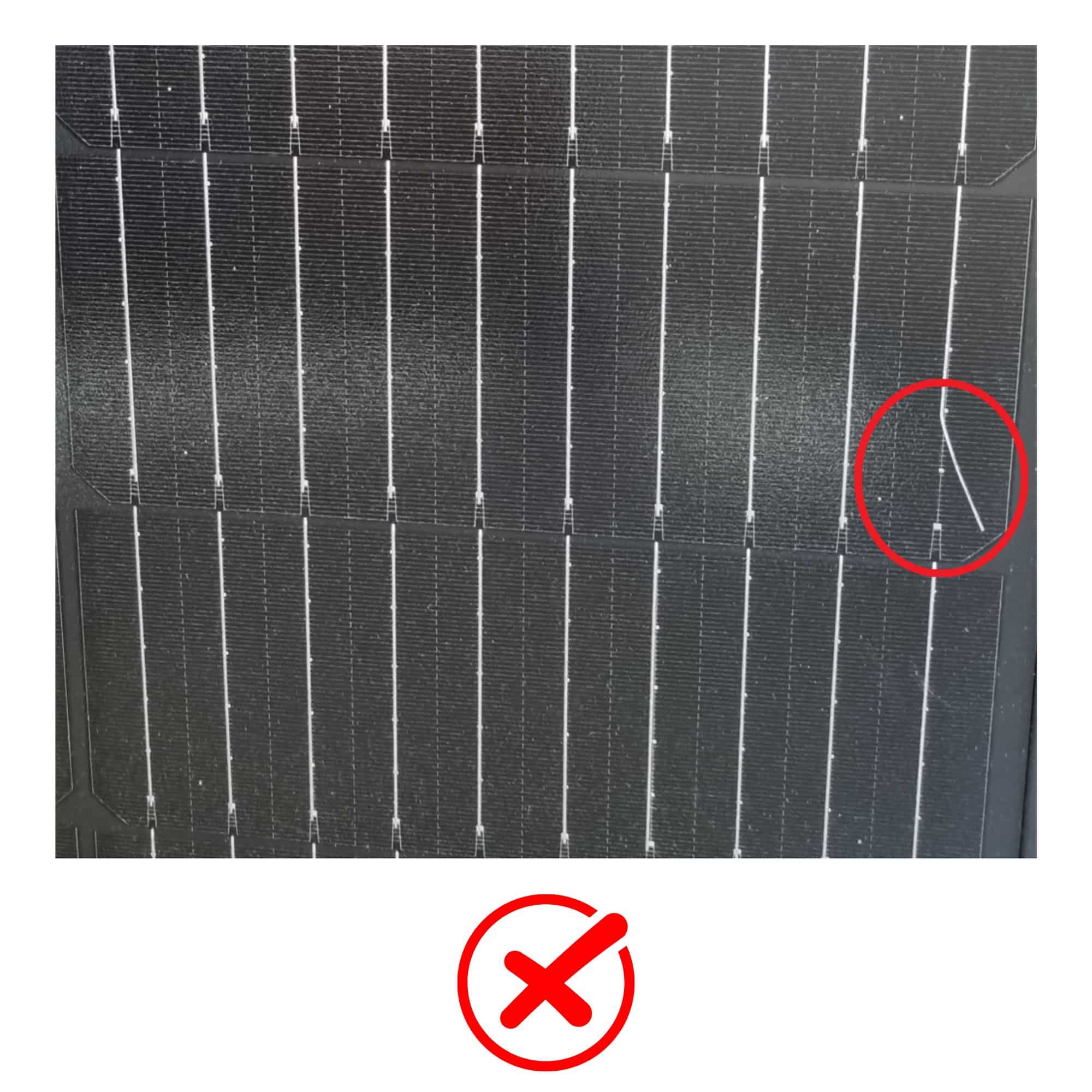

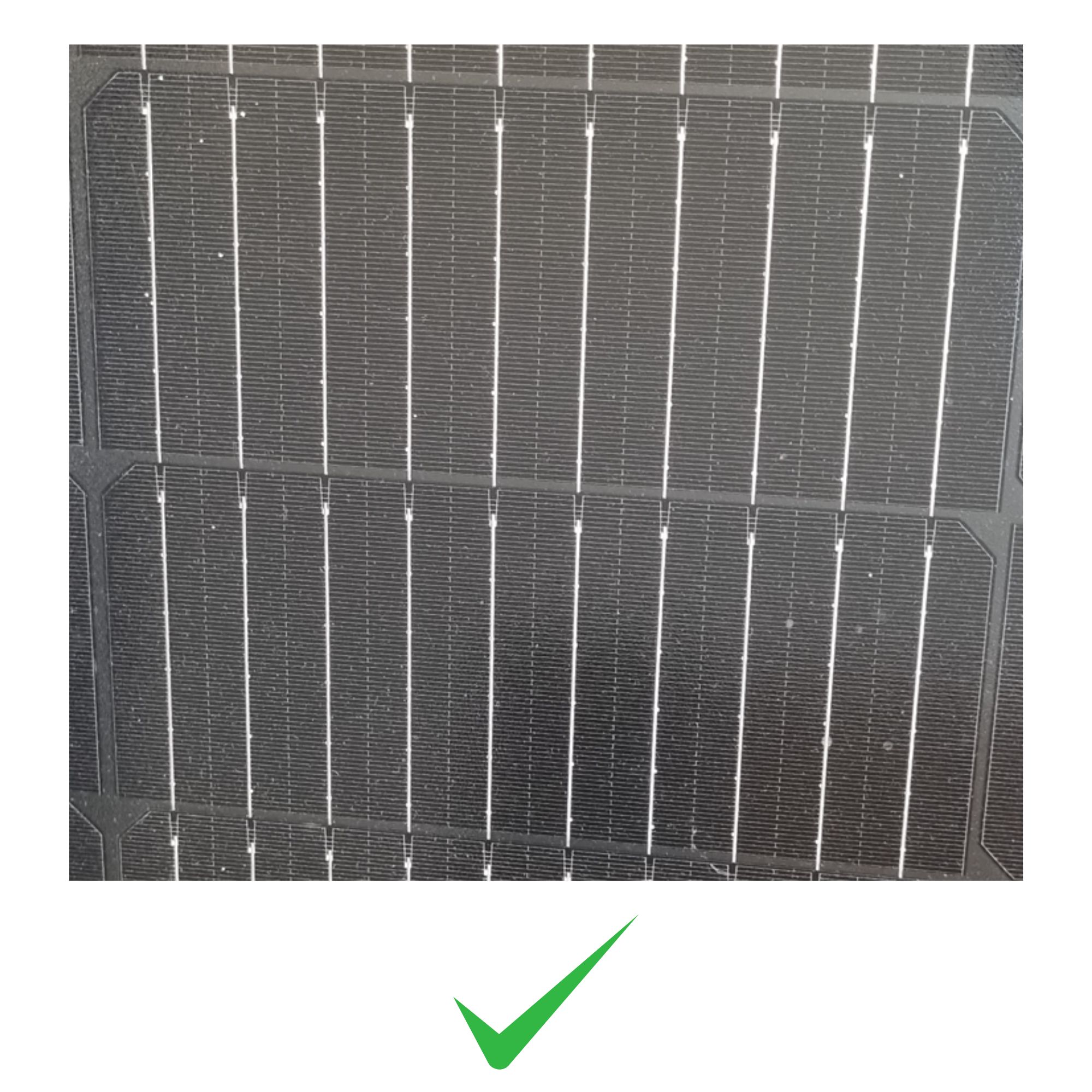

Controleer of elke laslijn die de cellen verbindt perfect recht is.

In het geval van een stroomstoring of schade aan zonnepaneel zal de productie in meer of mindere mate worden beïnvloed.

Fase 3: De prestaties in onbelaste toestand controleren

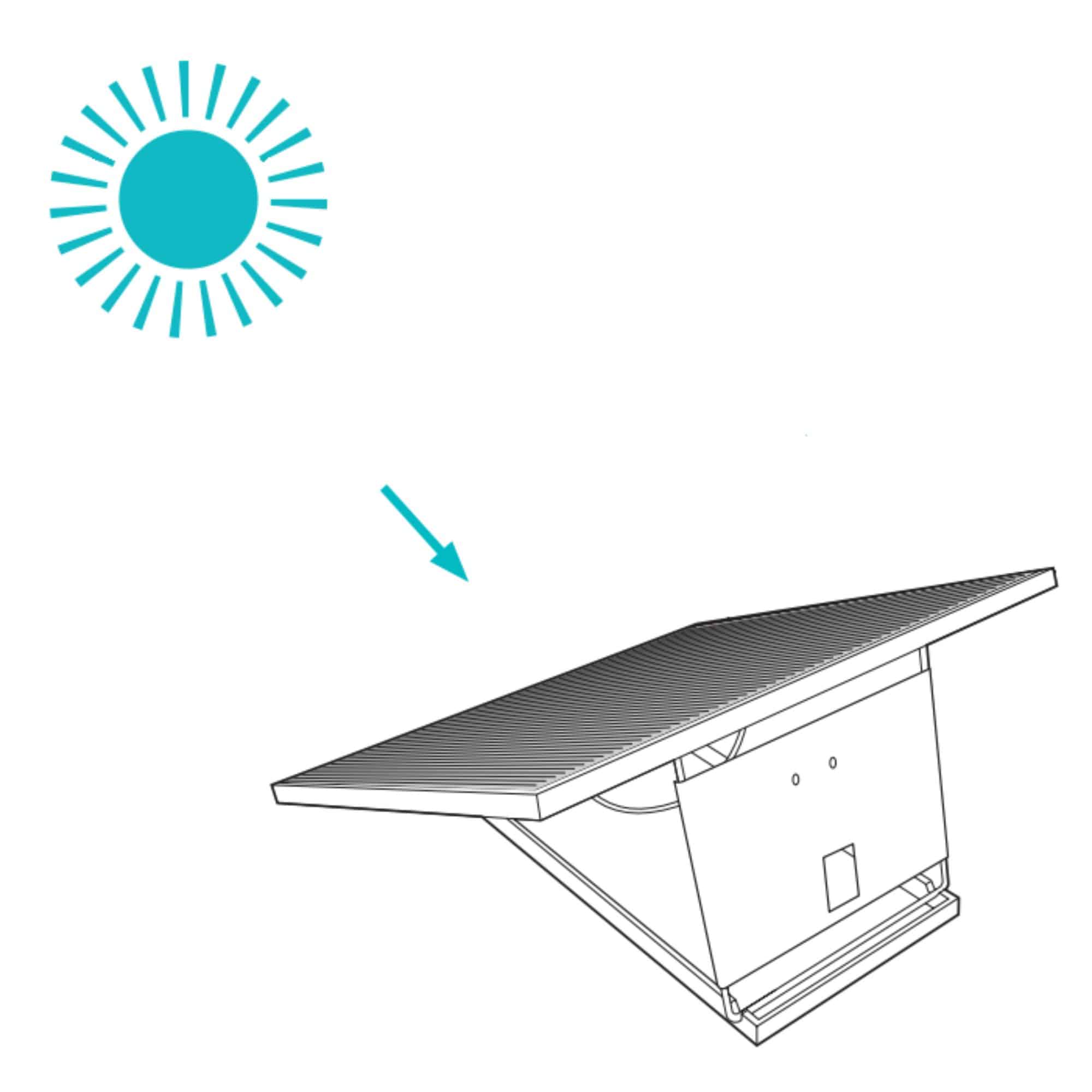

zonnepaneel Plaats de plant in de volle zon.

zonnepaneelGebruik een multimeter om de spanning van elke .

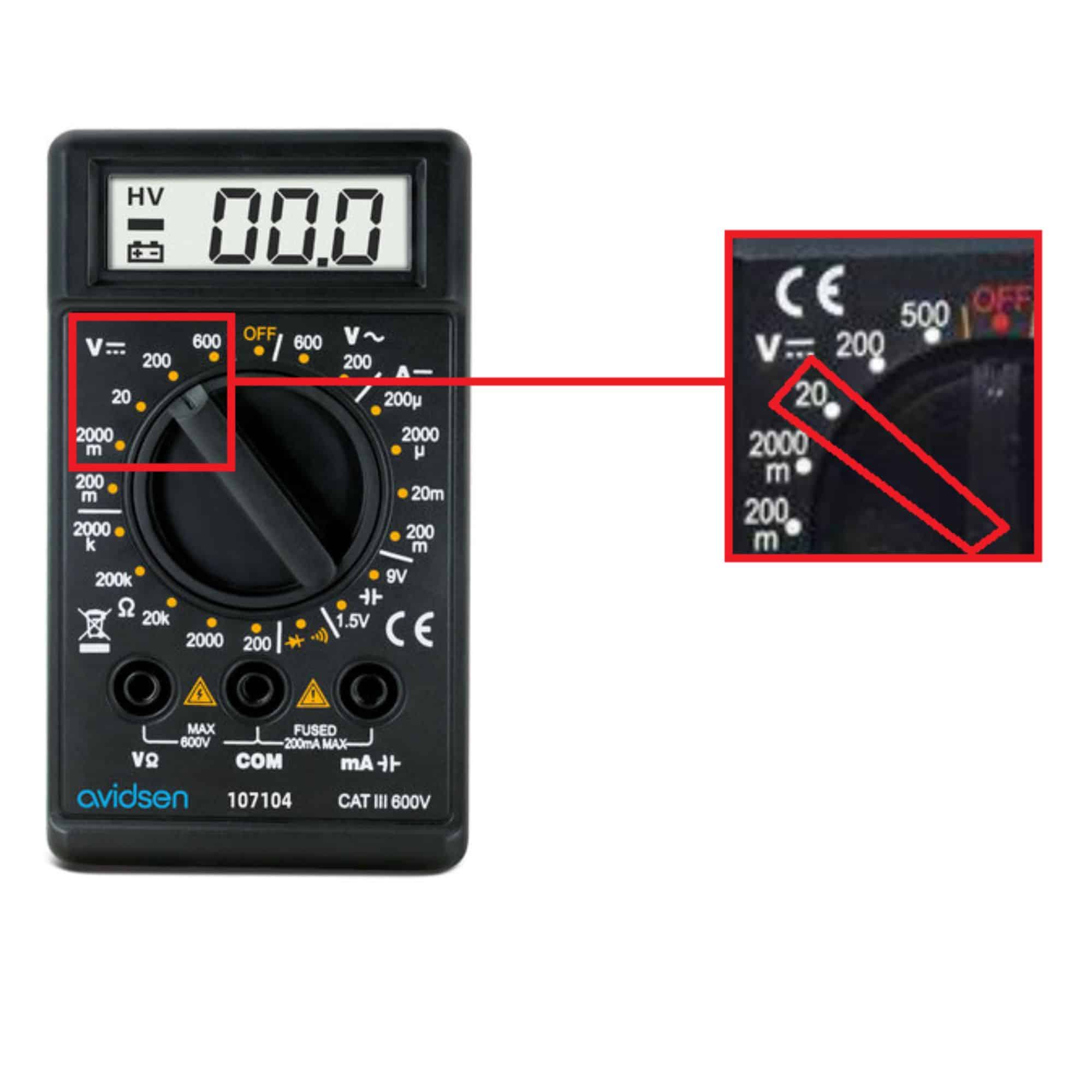

Configureer je multimeter om een spanning van 200Vdc te meten.

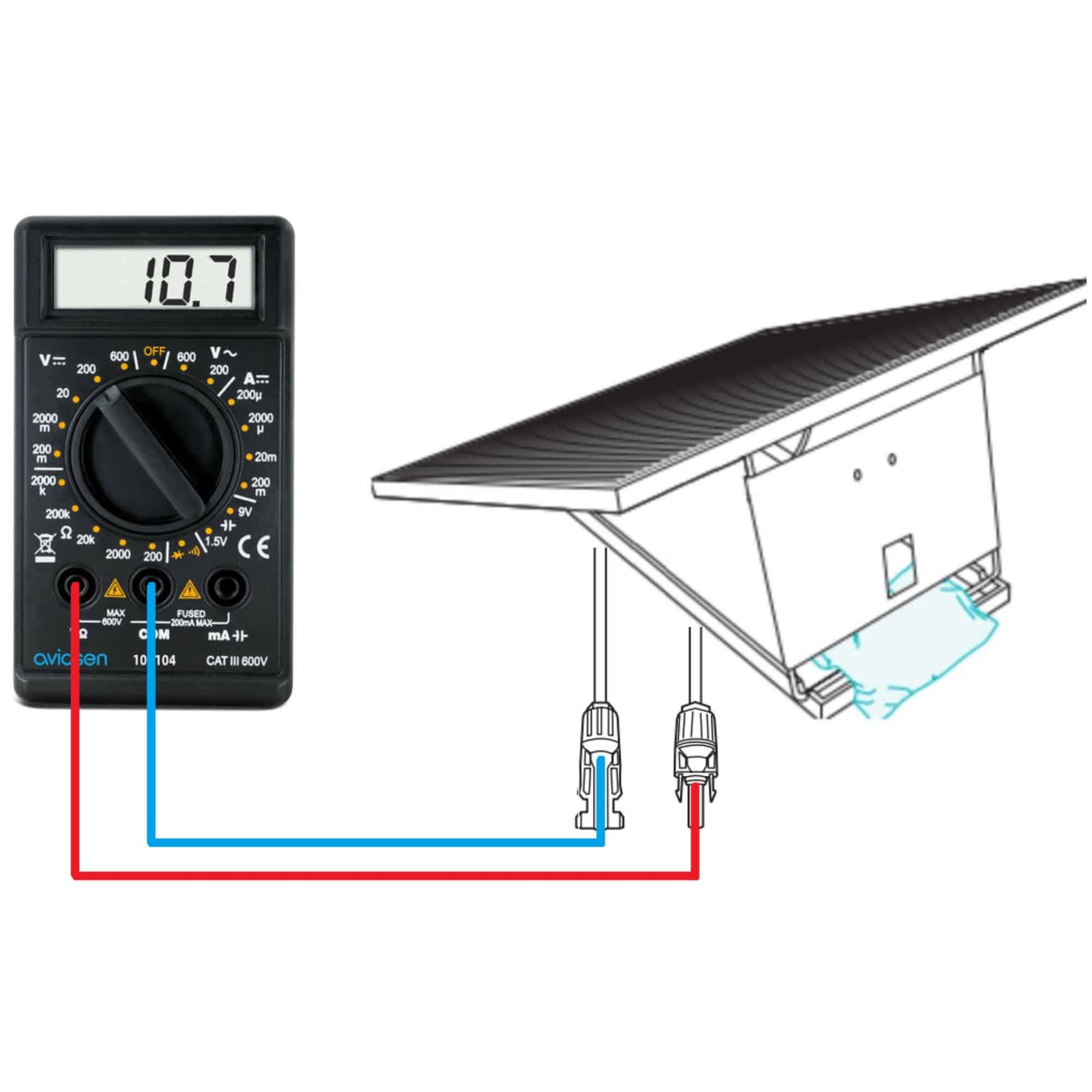

zonnepaneelSluit de voltaansluiting van je multimeter aan op de “+”-aansluiting op .
zonnepaneelSluit de Gnd-aansluiting van je multimeter aan op de “-” aansluiting op .
Bij vol zonlicht en zonder belasting moet elke zonnepaneel 25,6Vdc leveren .

Stap 4: De zonnepanelen controleren onder belasting

Sluit elke zonnepaneel weer aan op de omvormer en steek de omvormer weer in je 230V stopcontact.
Wacht ongeveer 3 minuten tot je UPS is opgestart.
Start vervolgens uw AvidsenHome-toepassing

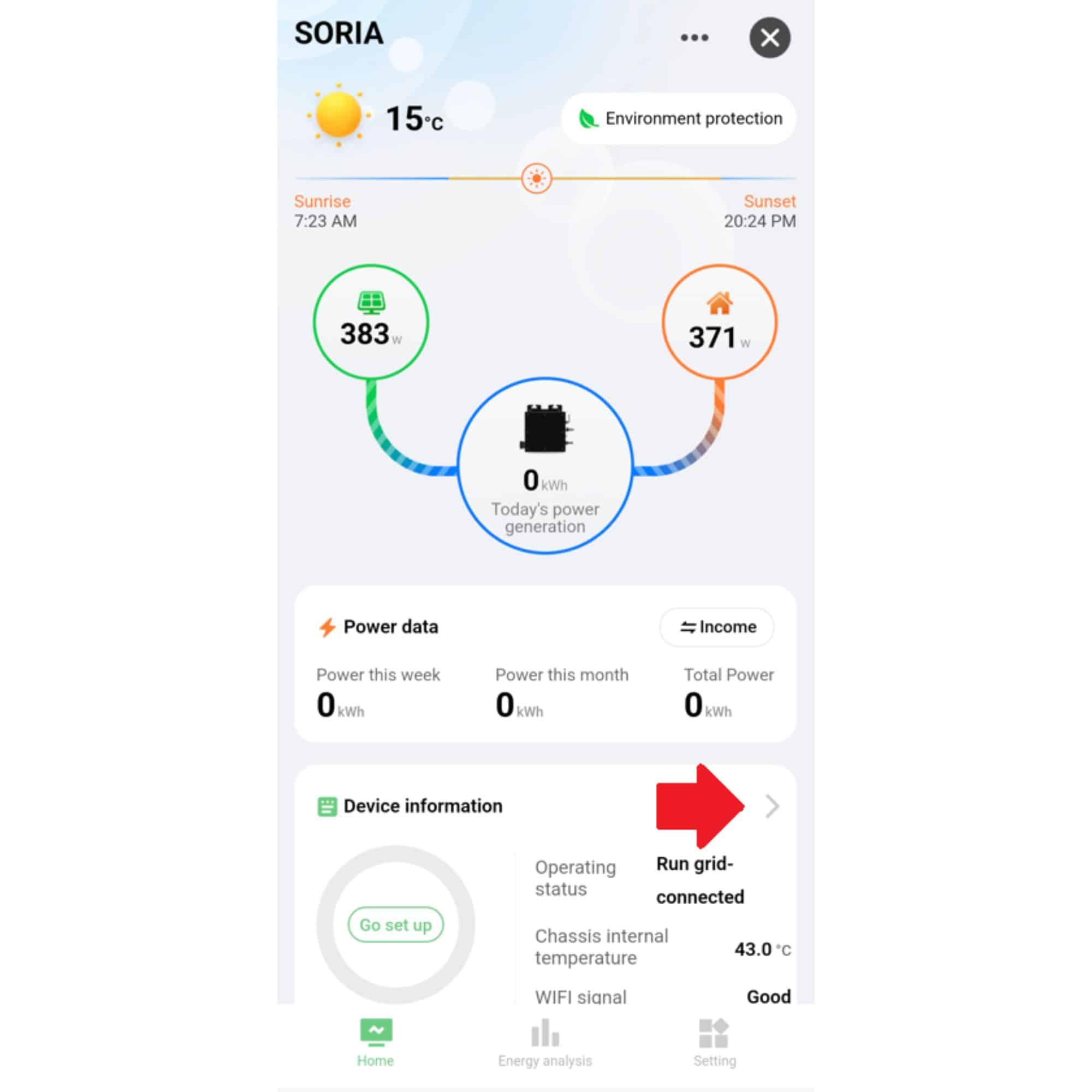

Klik op de startpagina van de SORIA-kit op “Apparaatinformatie”.

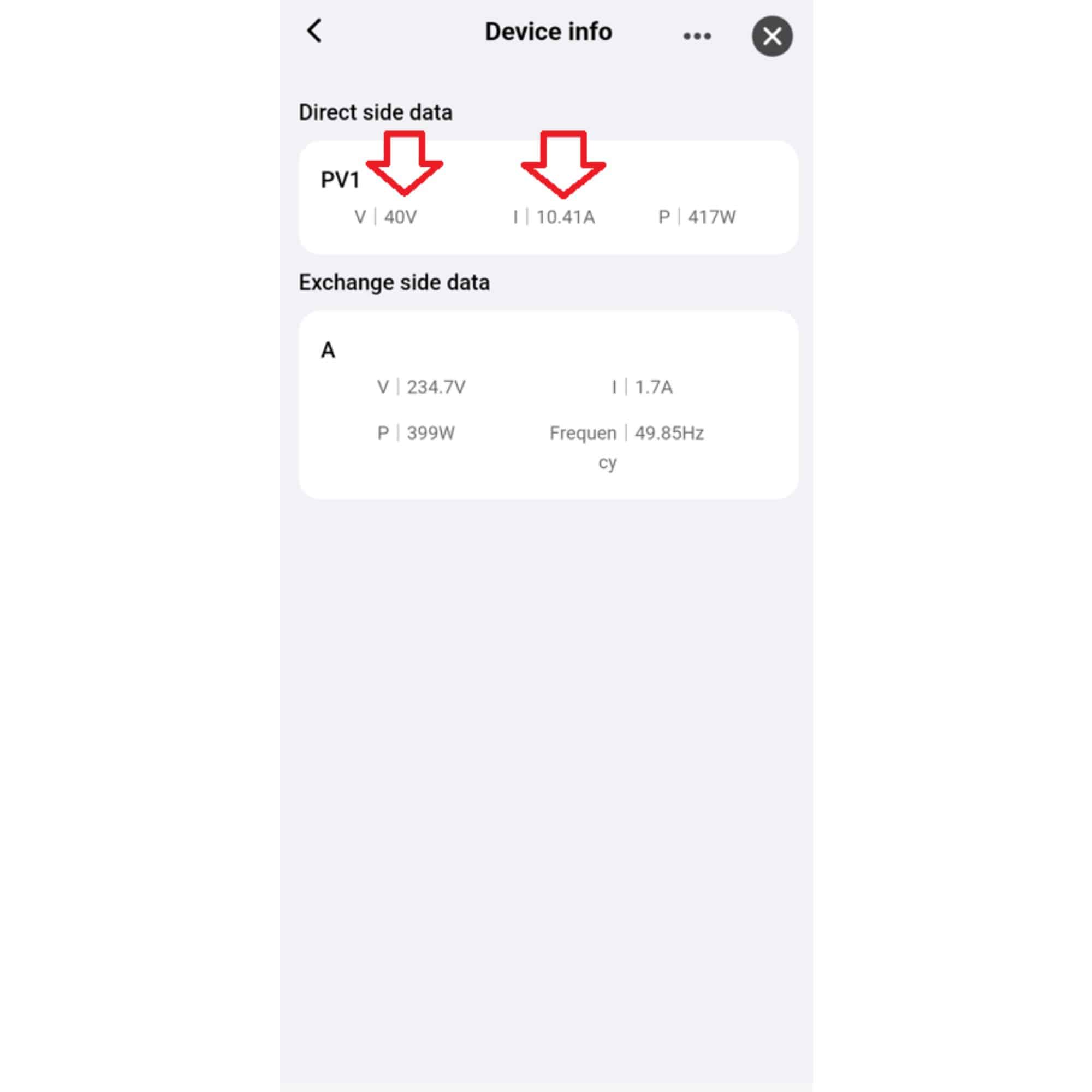

De “V”-waarde komt overeen met de spanning die door je zonnepanelen wordt geleverd. Met 2 geschikte zonnepanelen zou je een waarde van meer dan 35V moeten hebben.
De waarde “Fotovoltaïsche stroom” komt overeen met de stroom die door je zonnepanelen wordt geproduceerd. Deze waarde hangt af van de plaatsing van je zonnepanelen en de lichtkracht van de zon. Een goede belichting zou rond 9A moeten zijn.

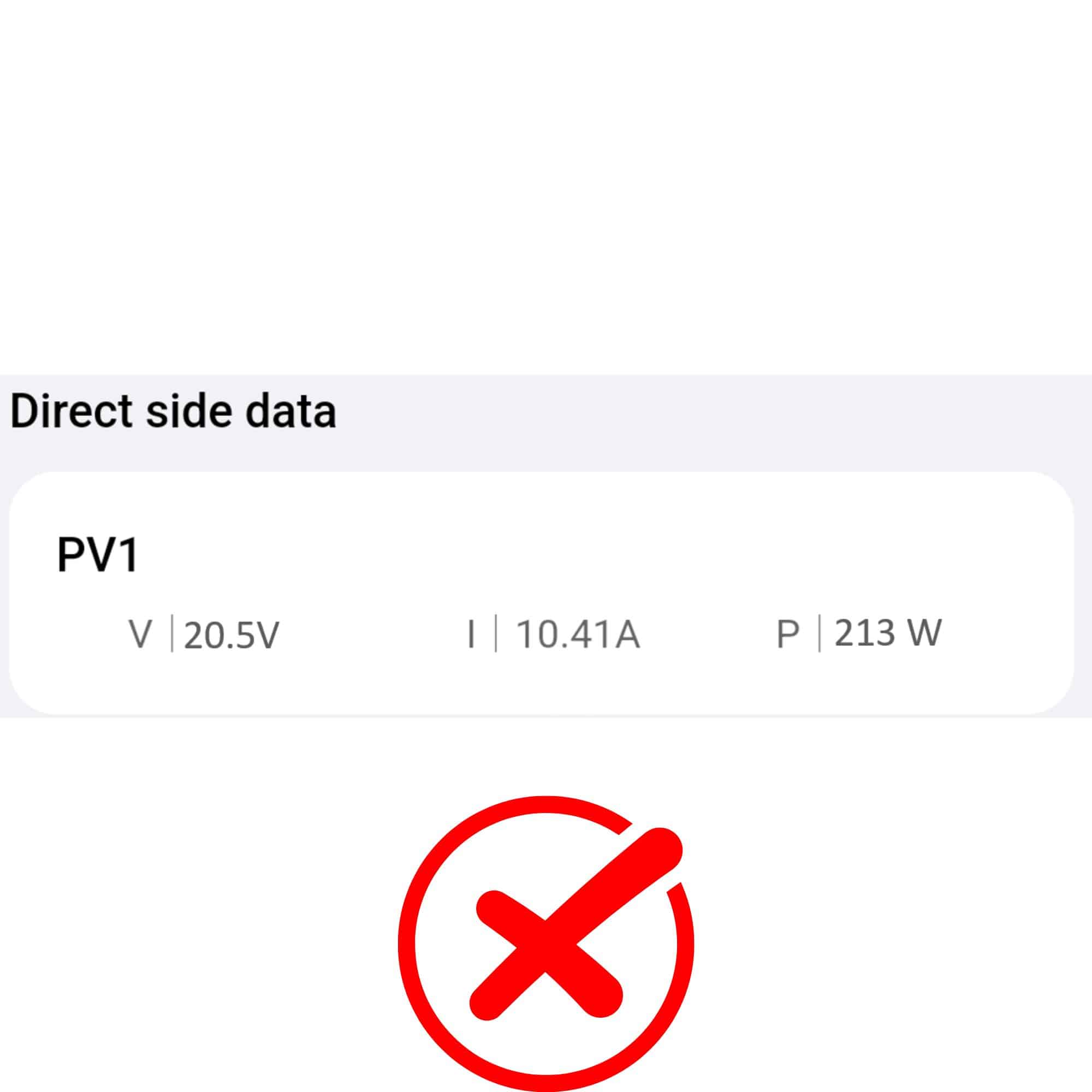

zonnepaneel Voorbeeld van een slecht aangesloten of defecte

Verkeerde fotovoltaïsche spanning
Fotovoltaïsche stroom corrigeren

Verkeerde belichting of lage lichtintensiteit

Juiste fotovoltaïsche spanning
Verkeerde fotovoltaïsche stroom

Het is normaal om deze waarden te hebben in de herfst en winter.
