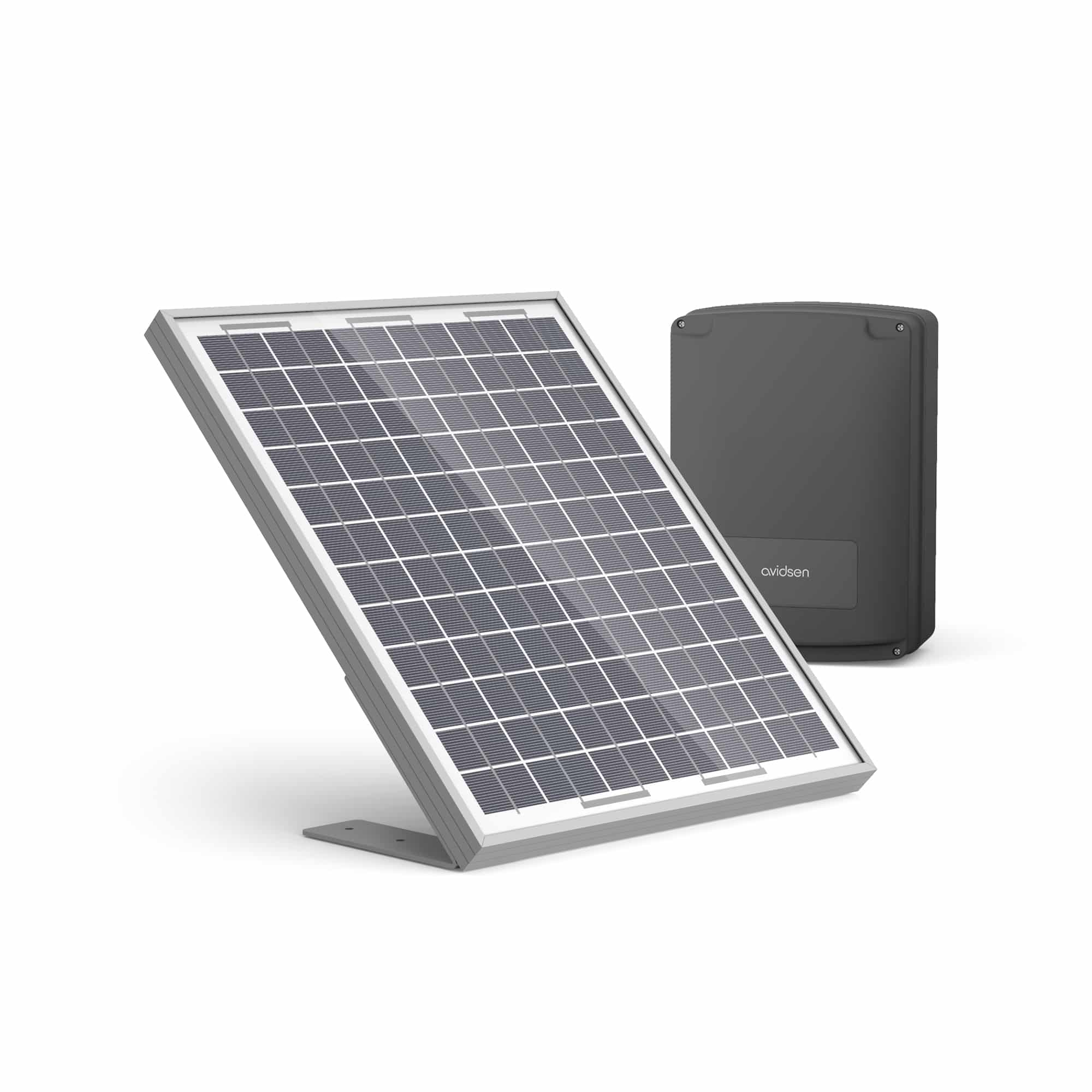

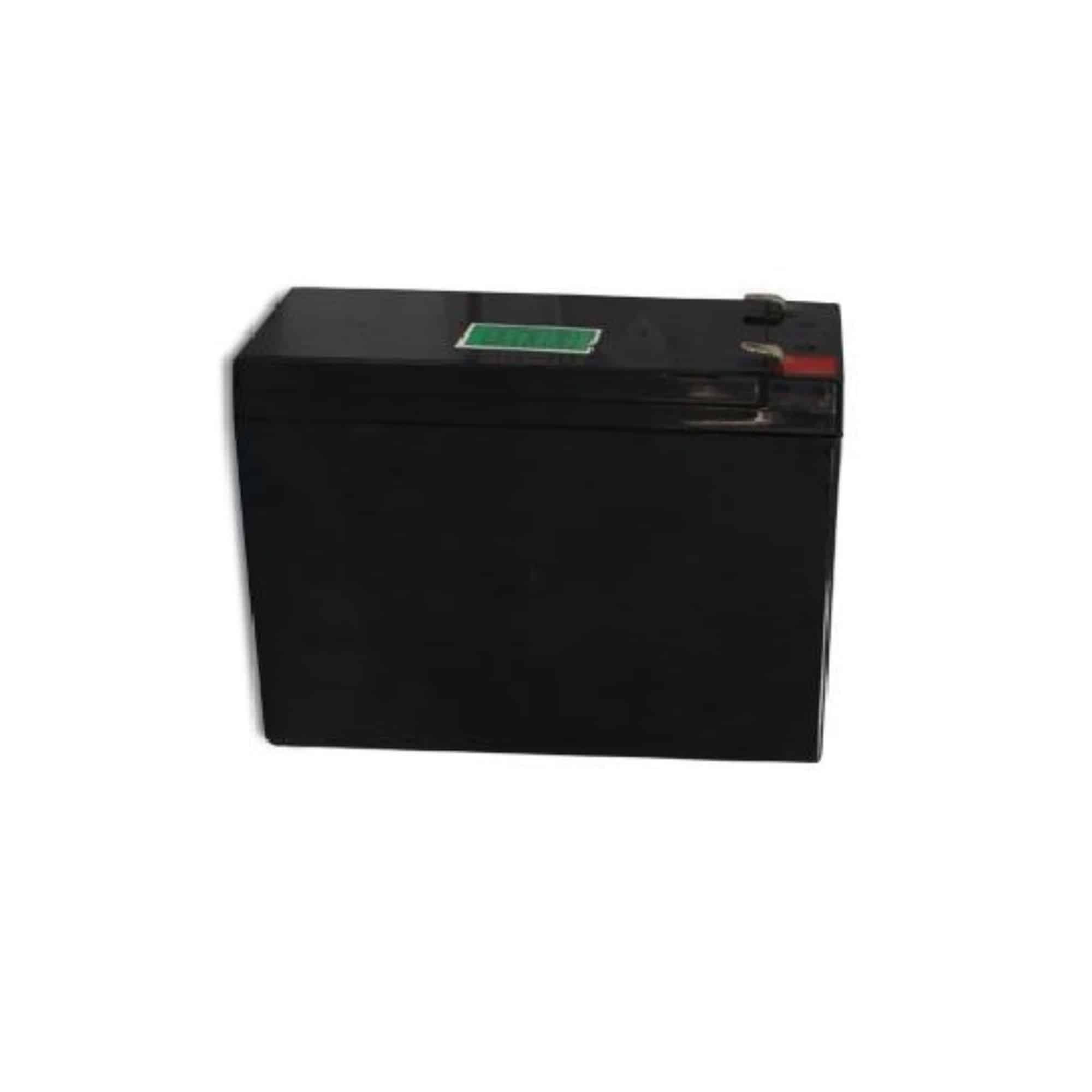

De zonneset gebruikt twee 12V 7Ah loodaccu’s.

Laat de batterijen minstens 24 uur opladen voordat je de motorisatie voor het eerst gebruikt.

Let goed op de aansluitingen. Let altijd op de juiste polariteit, anders loopt u het risico het apparaat te beschadigen.

Voorkom kortsluiting. aansluiting Isoleer de draden zorgvuldig bij .

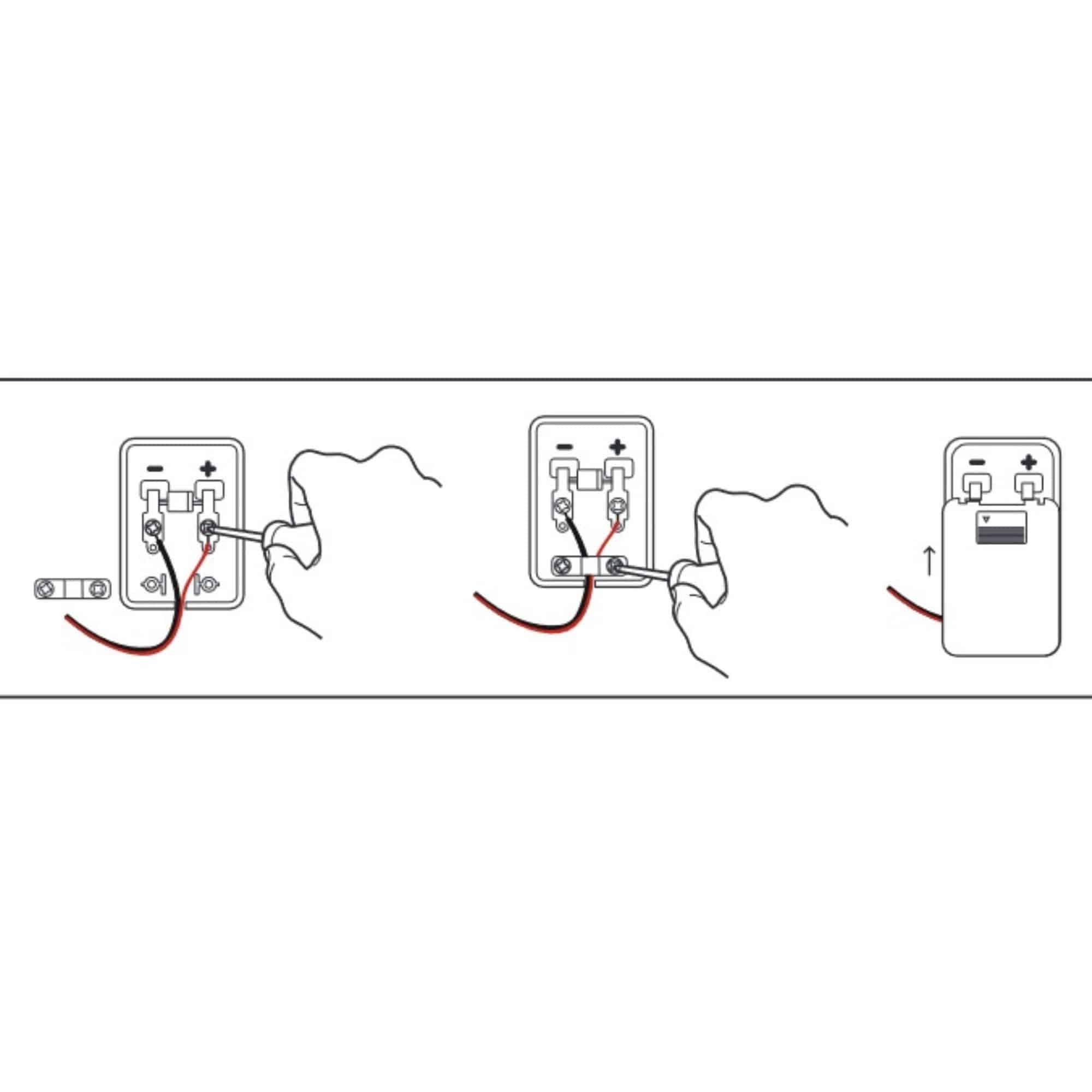

paneelSluit twee draden aan op . Markeer de + en – draden.

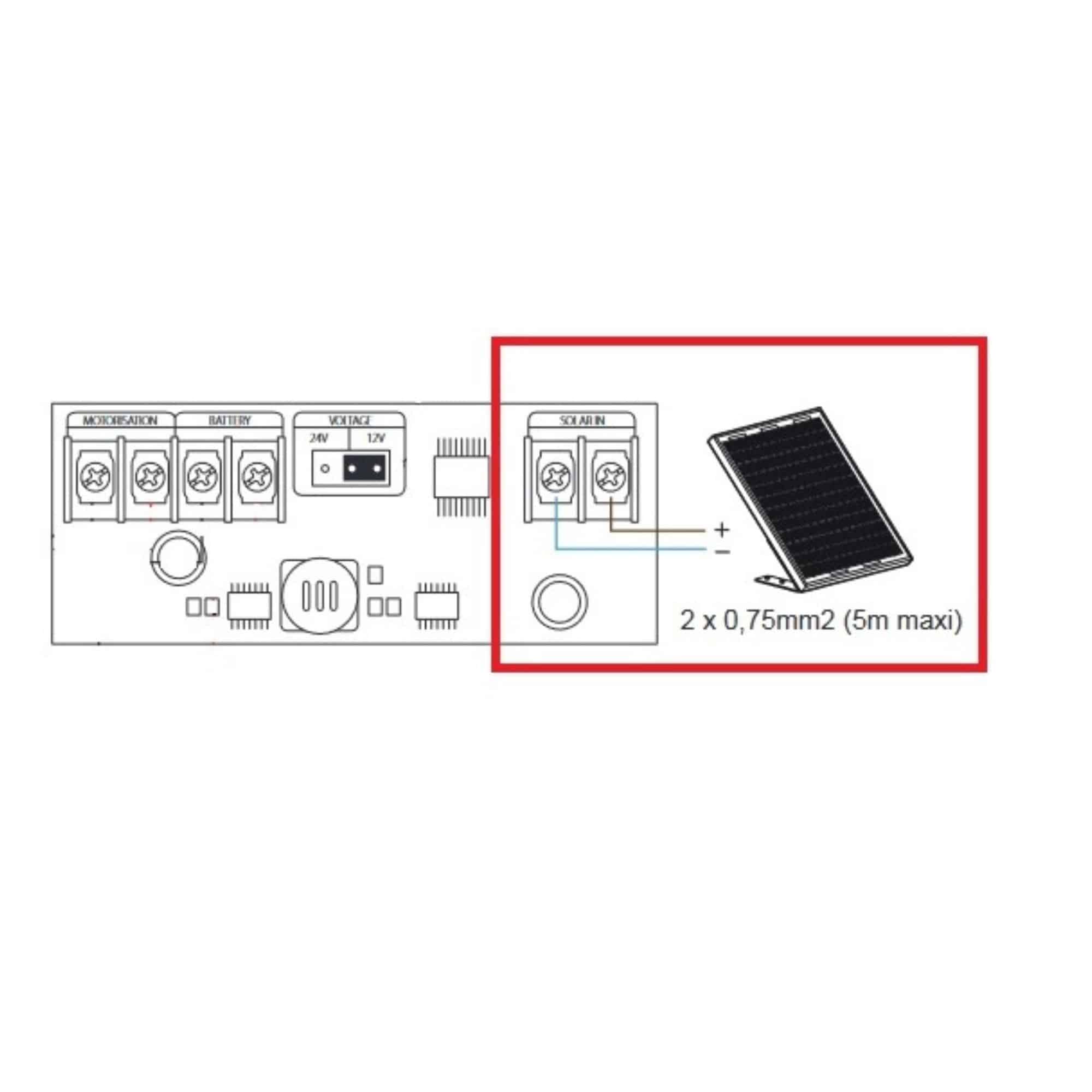

zonnepaneel Sluit de kaart vervolgens aan op de MPPT-kaart in de zonnekitdoos en zorg dat de polariteit correct is.

aansluiting

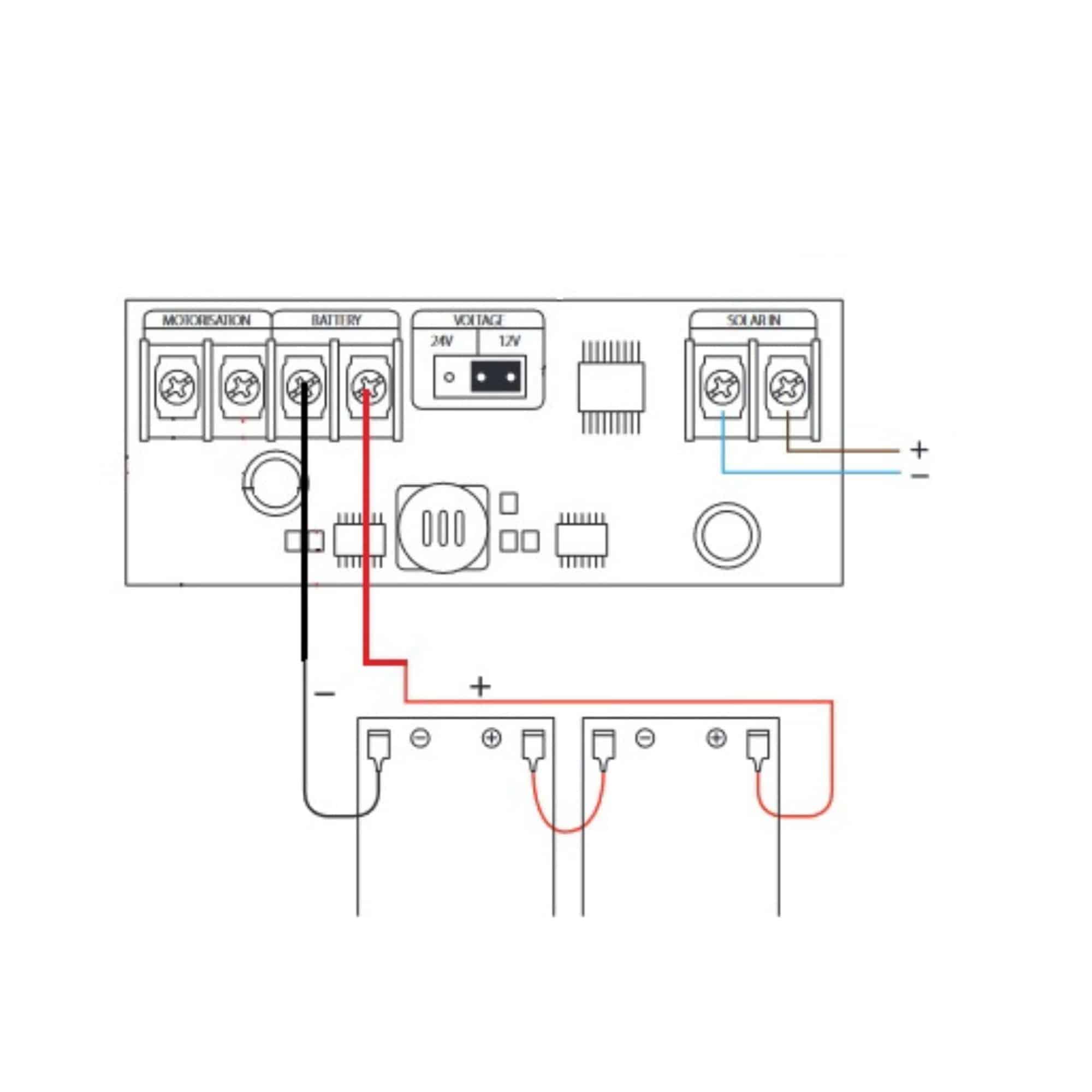

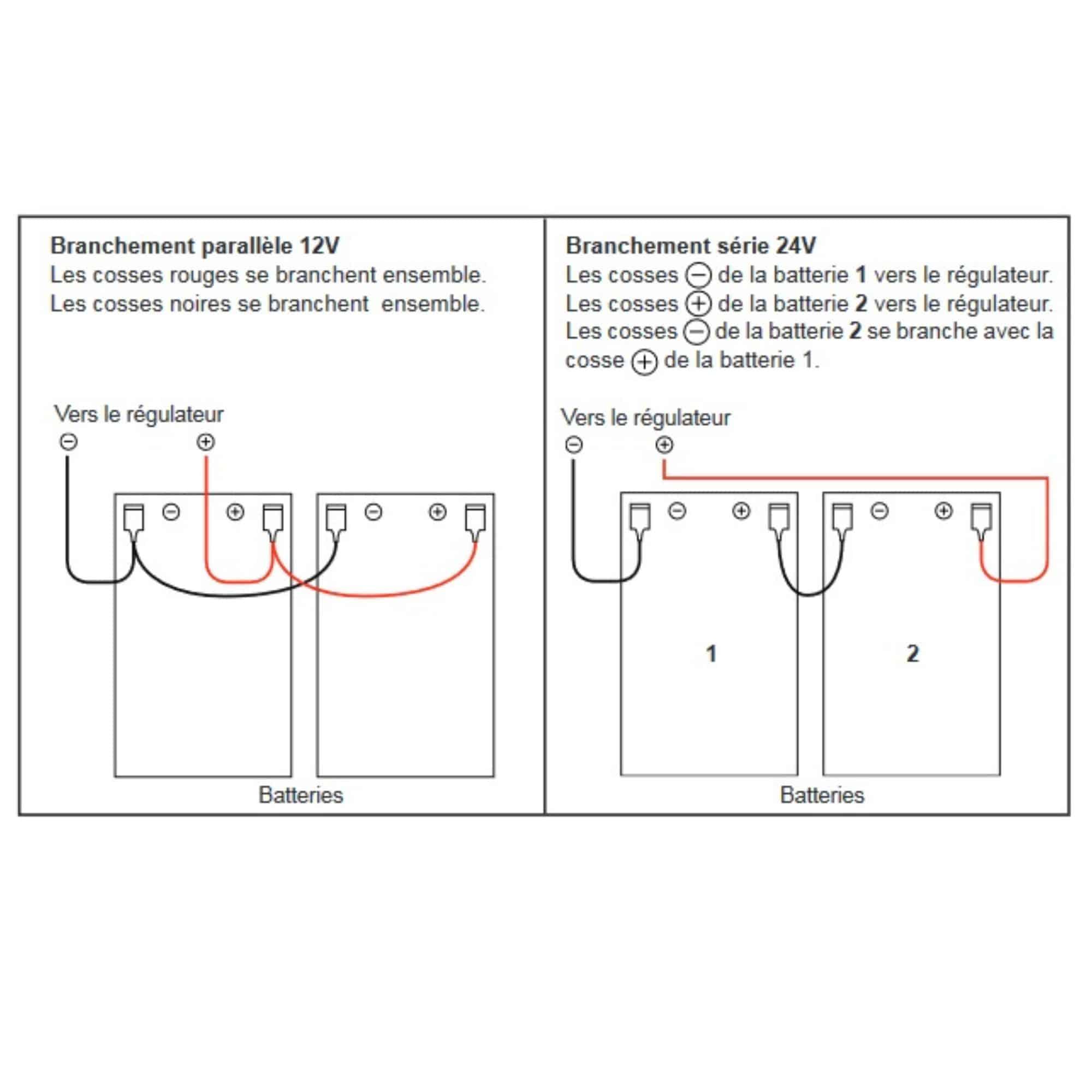

aansluiting Houd er rekening mee dat de accu’s moeten worden aangesloten volgens de voedingsspanning van je motorisatie. Als de motorisatie 12V is, moeten de accu’s parallel worden aangesloten. Als de motorisatie 24V is, moeten de accu’s in serie worden aangesloten. Tegenwoordig zijn al onze motorisaties 24V. 12V is alleen van toepassing op oudere motorisaties. Dit wordt niet behandeld in deze tutorial.

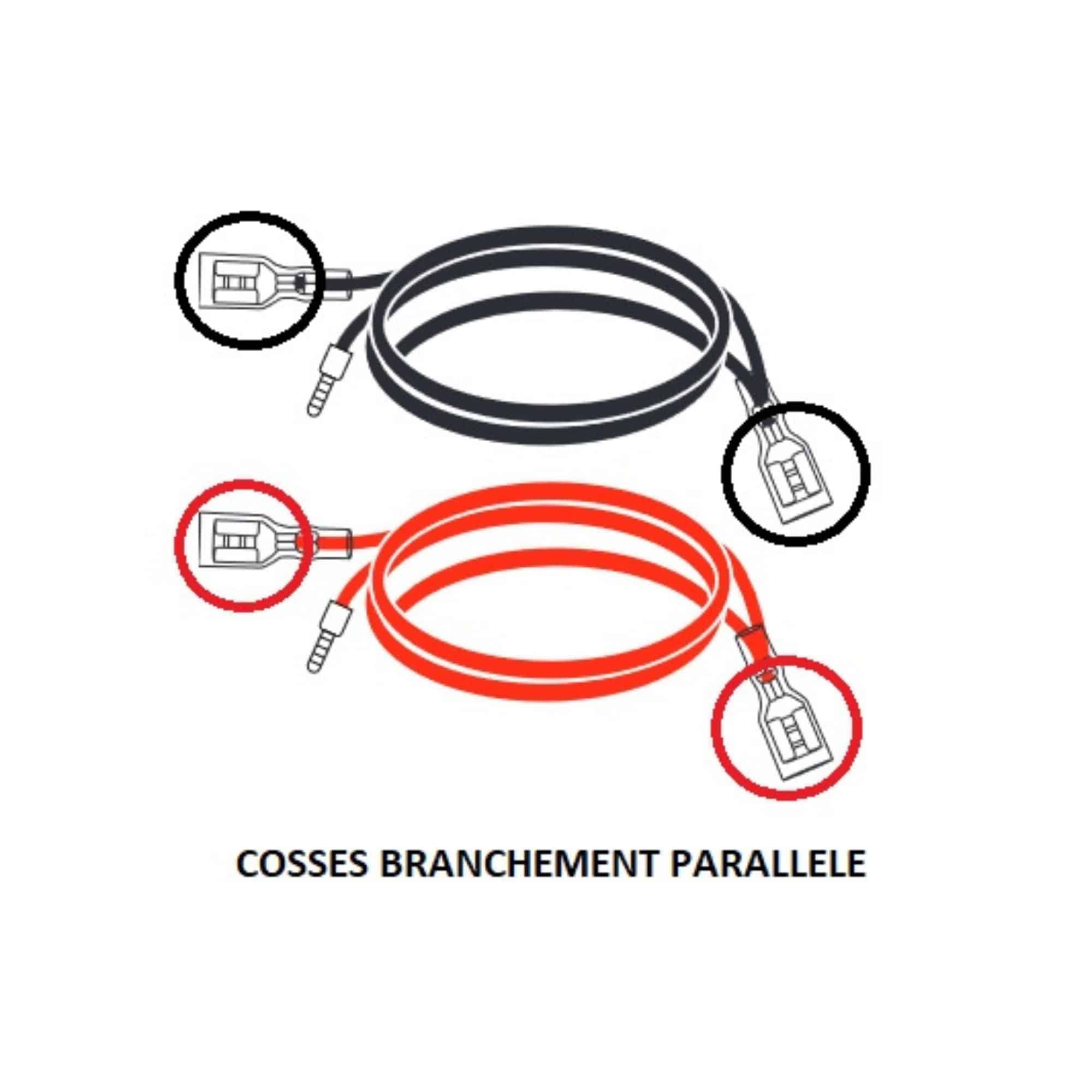

aansluiting parallelle 12V-connectors tegenover.

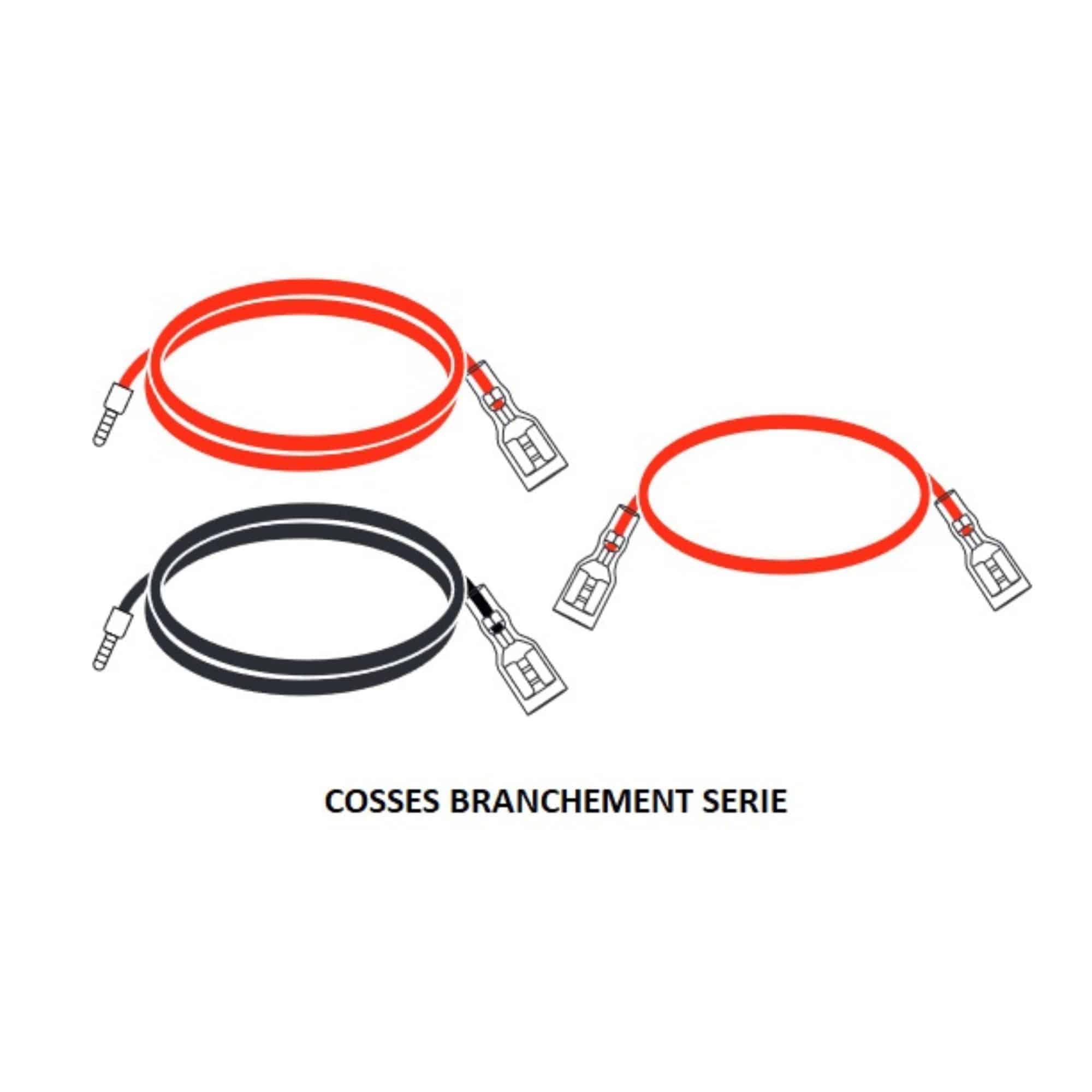

aansluiting 24 V serie aansluitingen tegenover.

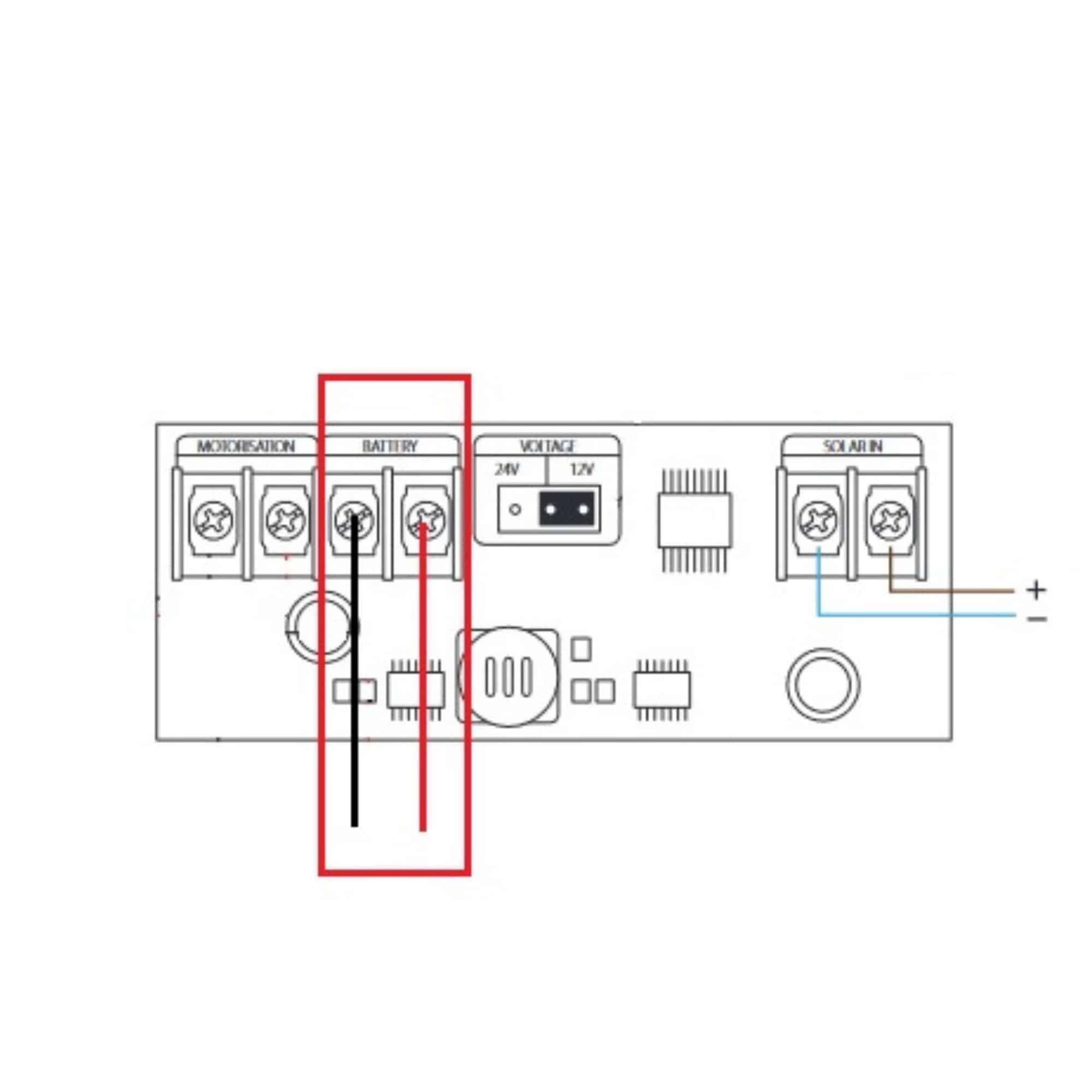

aansluitingZodra je het type hebt geïdentificeerd, sluit je de + en – draden aan op het MPPT-bord.

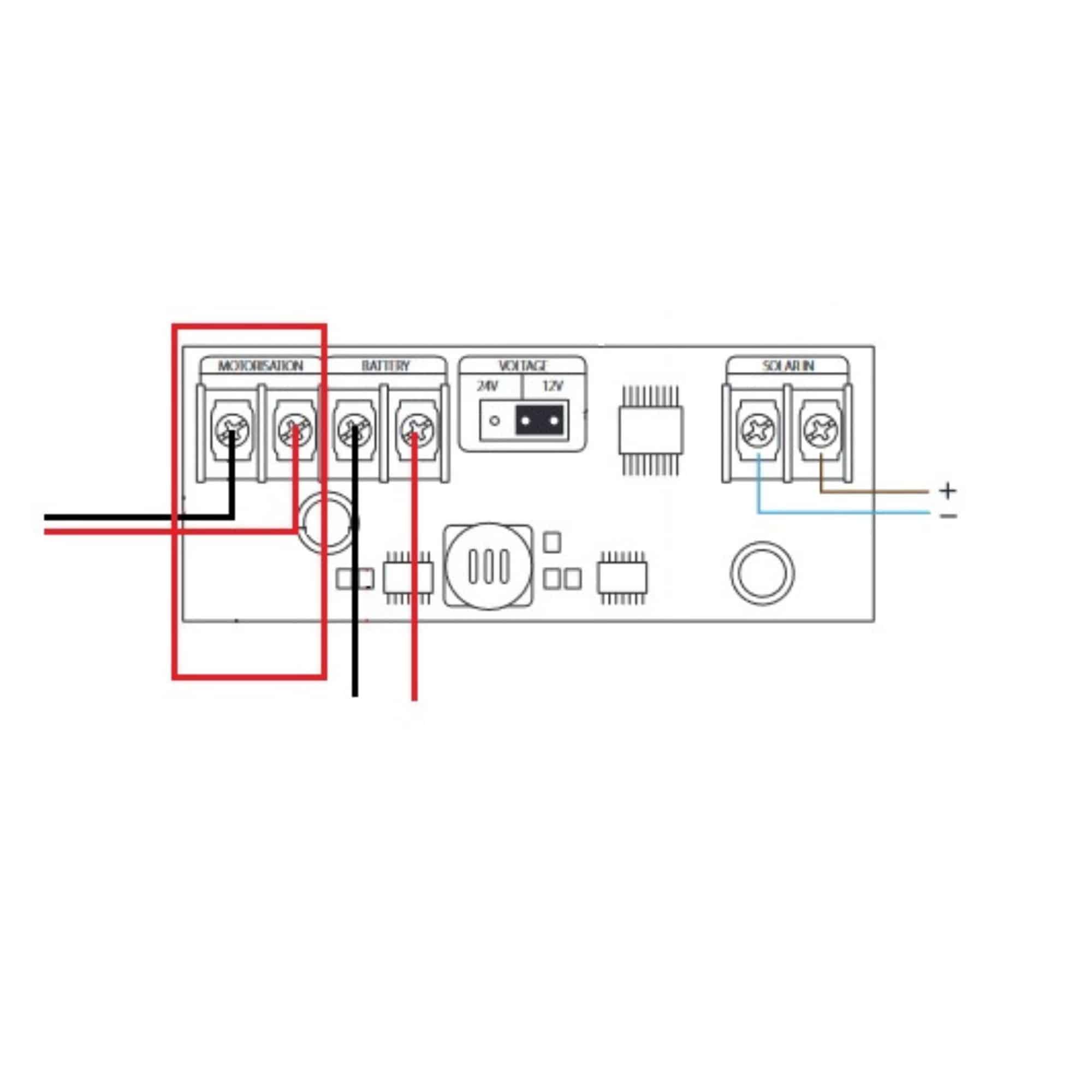

Sluit twee draden aan op de Motorisatie-uitgang op de MPPT-kaart.

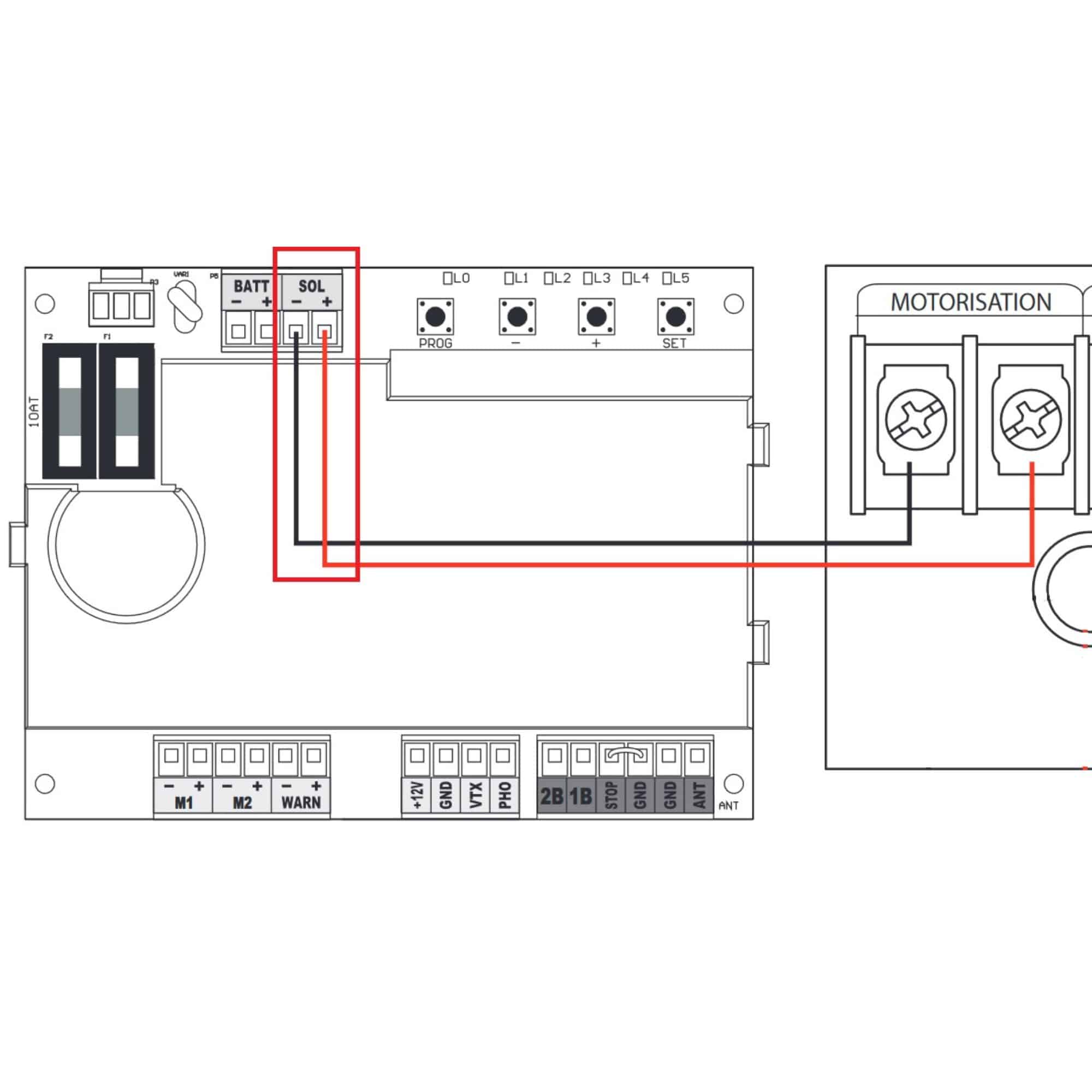

Bij borden met verschuifbare motorisatie sluit je de twee “Motorisatie”-uitgangsdraden van het MPPT-bord rechtstreeks aan op de SOL + SOL – ingang, waarbij je de juiste polariteit aanhoudt.

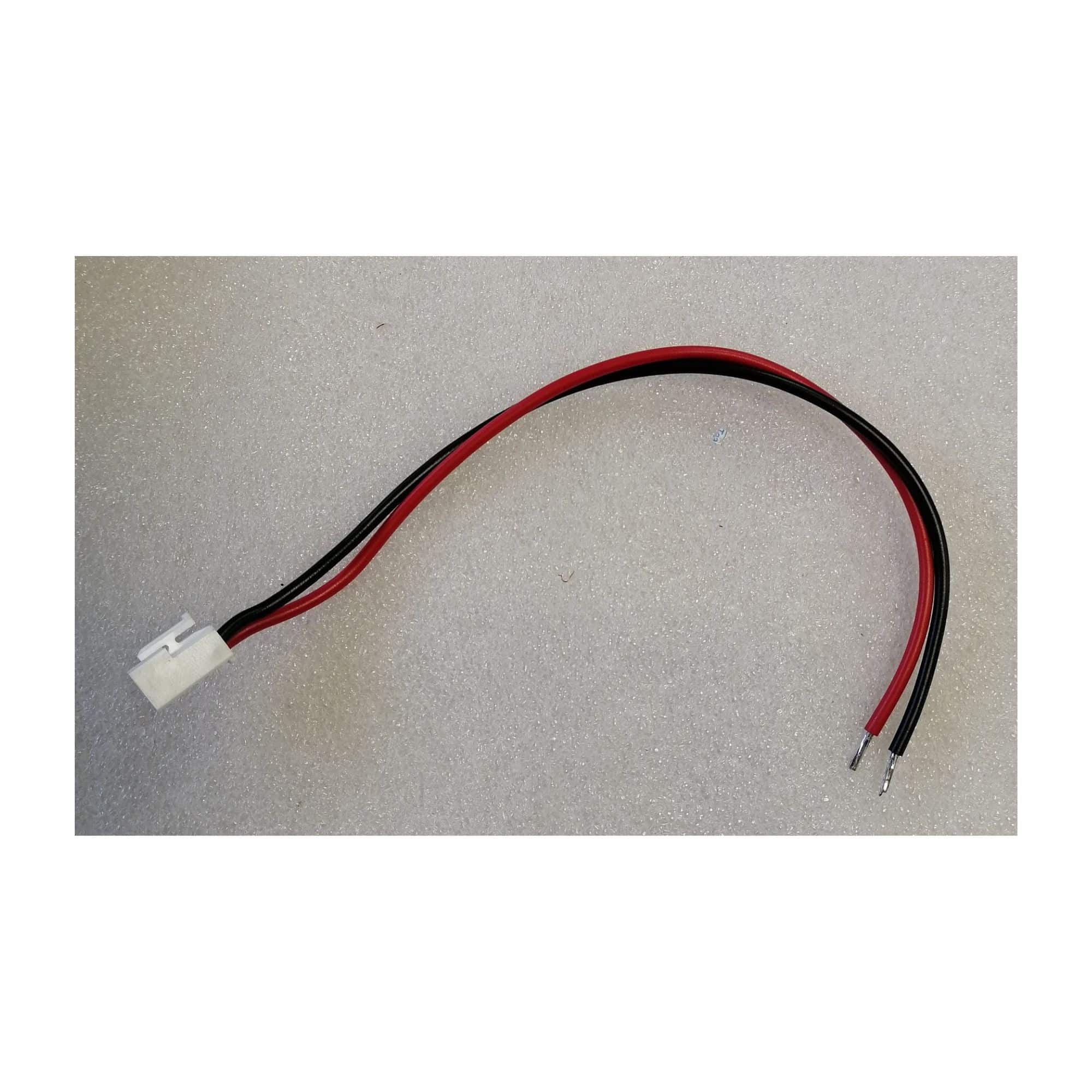

Gebruik voor draaipoortaandrijvingen van 24 V de connector die bij de aandrijving wordt geleverd in een handig zakje.

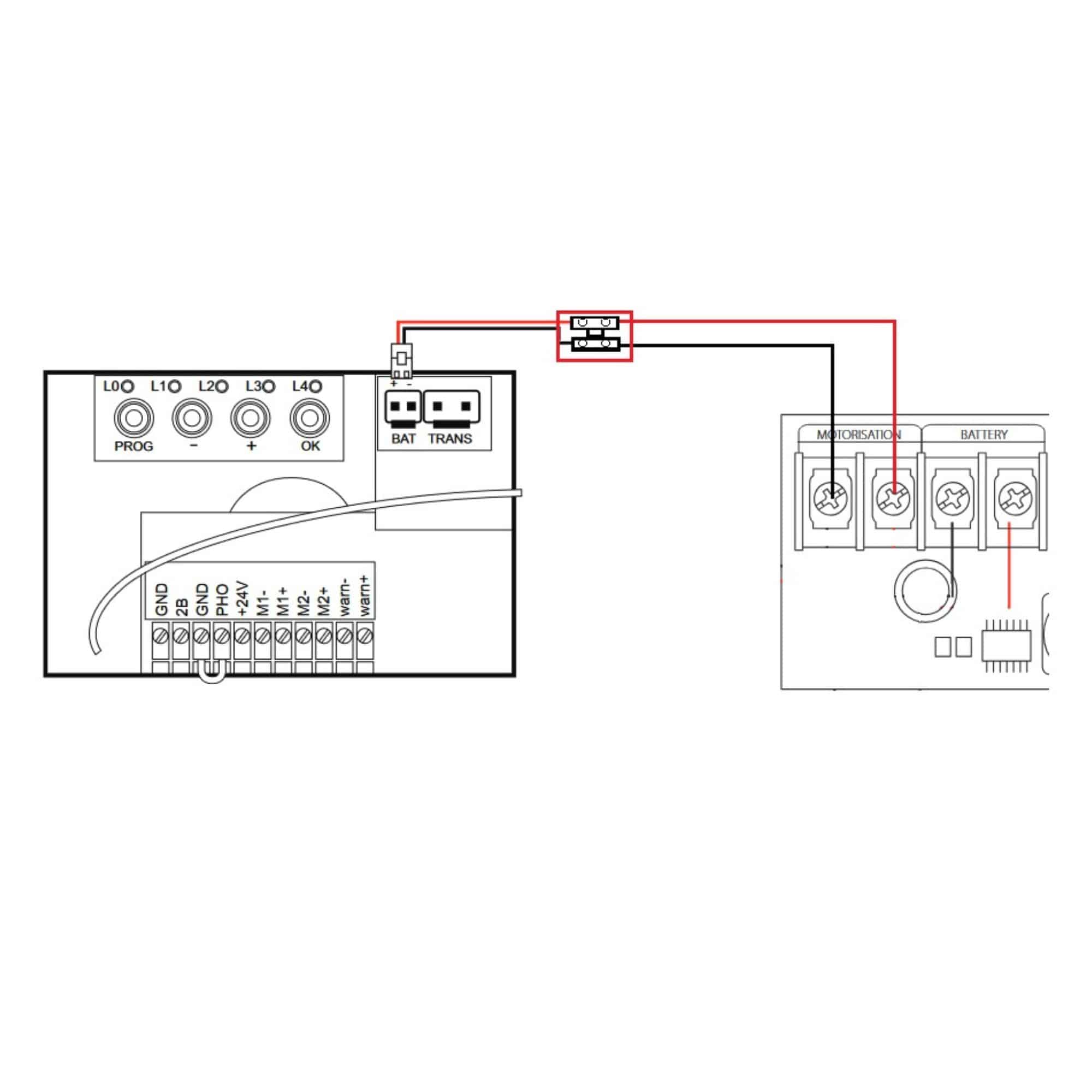

aansluitblok Gebruik een domino om een verbinding te maken tussen de “Motorisation” uitgangskabels op het MPPT-bord en de connector.LETOP: Gebruik niet de 230V van de transformator om de verbinding te maken.

Sluit vervolgens de klemmen aan op de batterijen.

aansluiting Wanneer het circuit wordt gesloten, kan er bij de laatste klem een vonk op de klem verschijnen. Dit is een normaal verschijnsel.
