Αντικατάσταση της κύριας ηλεκτρονικής πλακέτας του σταθμού πόρτας Philips WelcomeEye

Ο θυροτηλεφωνικός σταθμός στο σύστημα ενδοεπικοινωνίας σας σταμάτησε να λειτουργεί ή σταμάτησε να χτυπάει; Θα πρέπει να αντικαταστήσετε τη μητρική πλακέτα του θυροτηλεφωνικού σας σταθμού. Πριν από την εκτέλεση οποιασδήποτε εργασίας ή συντήρησης, απενεργοποιήστε όλα τα εξαρτήματα του θυροτηλεφώνου βίντεο και σταθείτε σε κατάλληλη επιφάνεια για να αποφύγετε το γρατσούνισμα του φακού.

Αυτό το σεμινάριο ισχύει για :

Philips - 531001 - WelcomeEye Touch, Philips - 531004 - WelcomeEye Compact, Philips - 531019 - WelcomeEye Comfort, Philips - 531036 - WelcomeEye Connect 2

Δυσκολία : Εύκολο

Απαιτούμενος χρόνος : 20 λεπτά

Αριθμός σταδίων : 8

Mise à jour : Φεβρουάριος 2025

Απαιτούμενα υλικά:

Κατσαβίδι Phillips, πλαστική σπάτουλα, πένσα ακριβείας

Επεξήγηση βίντεο:

Τα βήματα του σεμιναρίου :

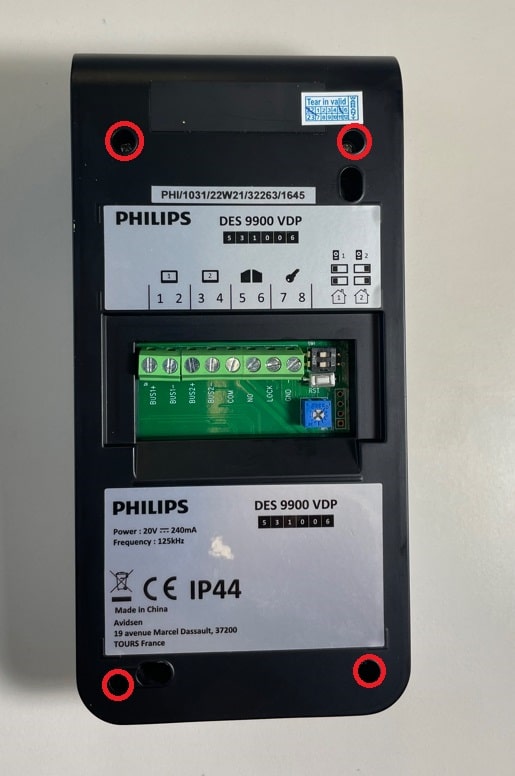

Βήμα 1: Αφαιρέστε το πίσω στήριγμα

Αναποδογυρίστε το σταθμό πόρτας
Αφαιρέστε τις 4 οπίσθιες βίδες από το σταθμό πόρτας χρησιμοποιώντας ένα κατσαβίδι Phillips.
Αυτές οι 4 βίδες μπορεί να βρίσκονται κάτω από ένα προστατευτικό καουτσούκ.

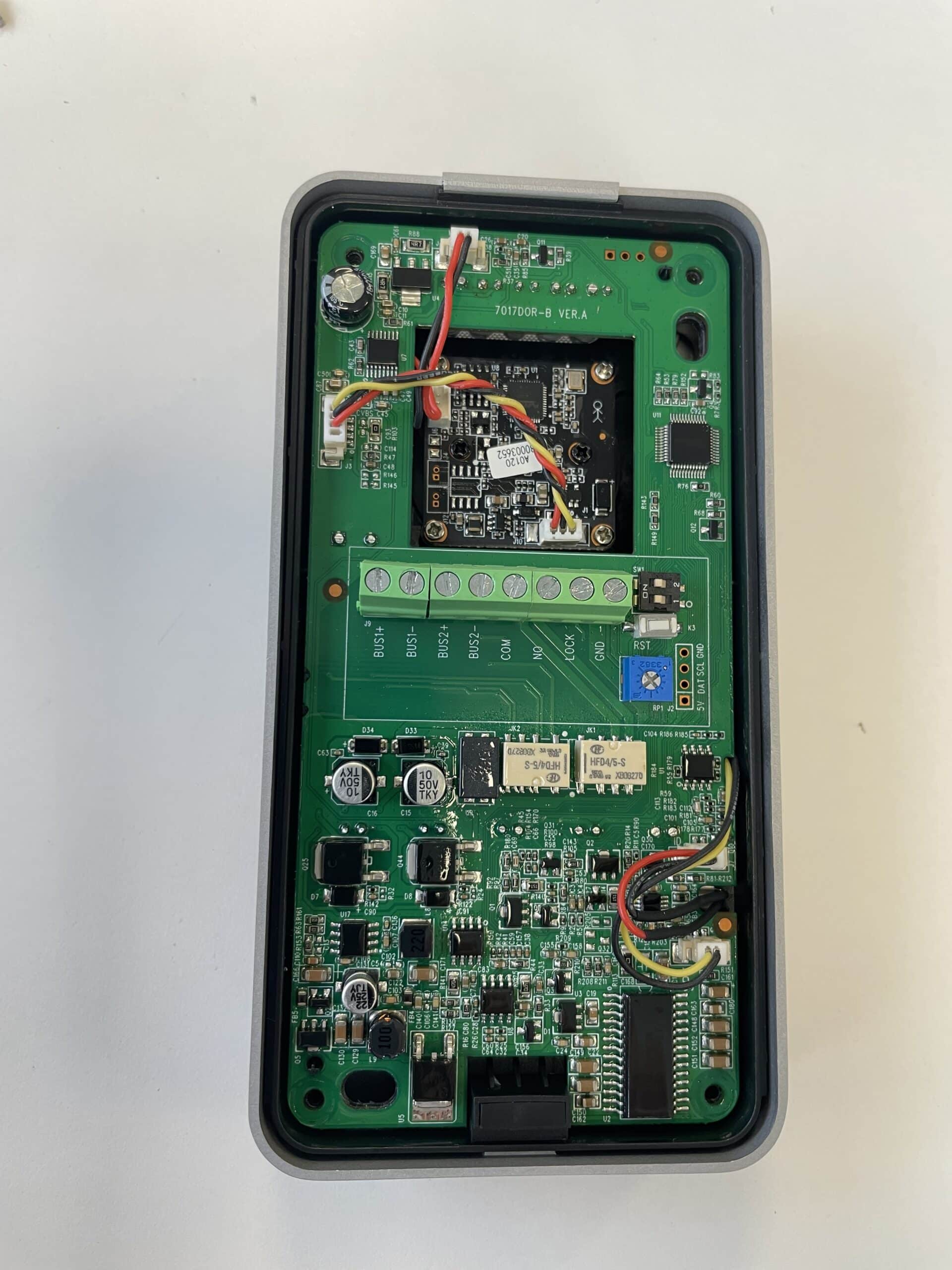

Αφαιρέστε προσεκτικά το μαύρο πίσω μέρος.

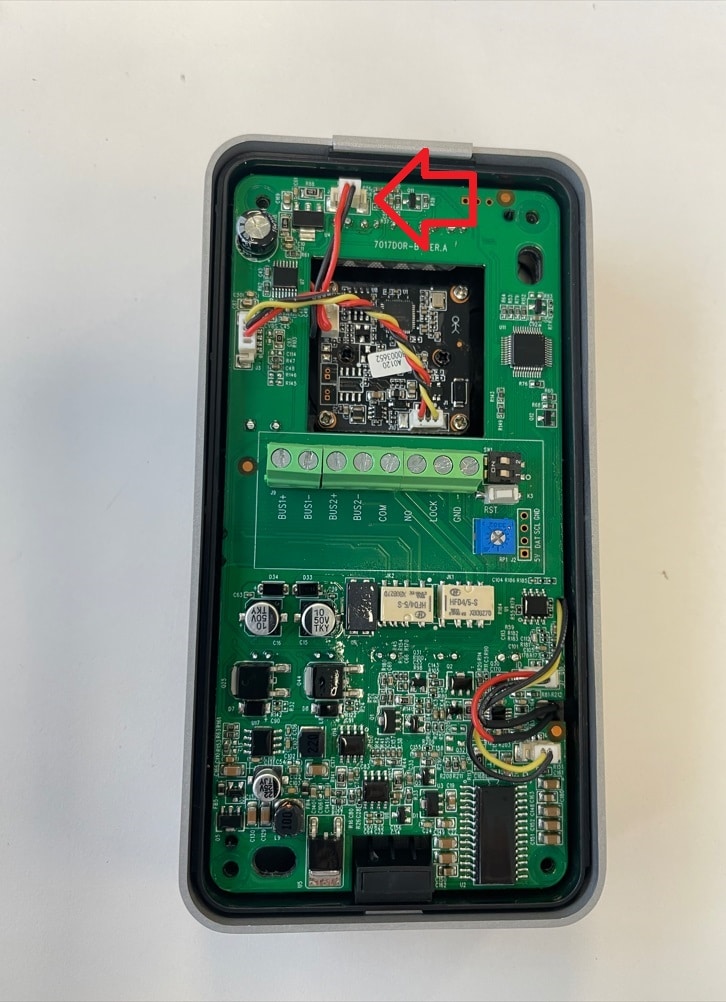

Βήμα 2: Αποσυνδέστε το μικρόφωνο

Αποσυνδέστε απαλά το βύσμα του μικροφώνου τραβώντας το προς το μέρος σας χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.

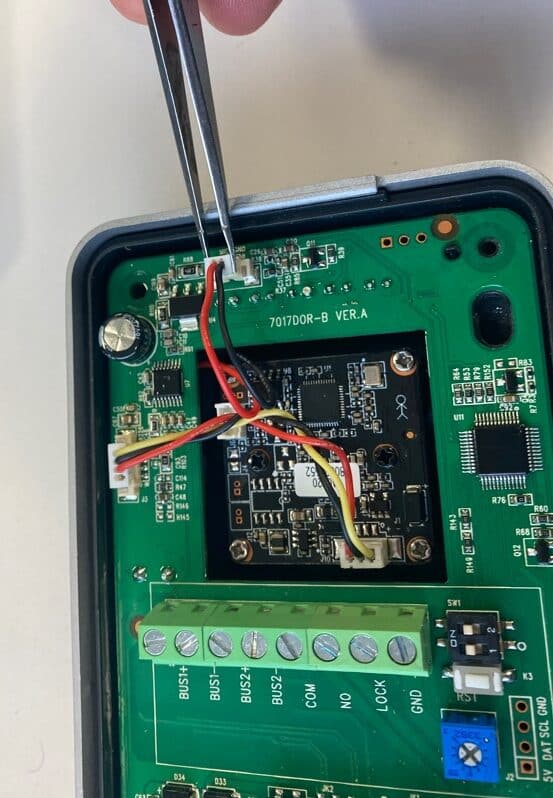

Βήμα 3: Πώς να αφαιρέσετε έναν σύνδεσμο

Για να αφαιρέσετε το βύσμα με ασφάλεια, κρατήστε το στη θέση του με την πένσα ακριβείας και κάντε απαλές κινήσεις αριστερά και δεξιά.

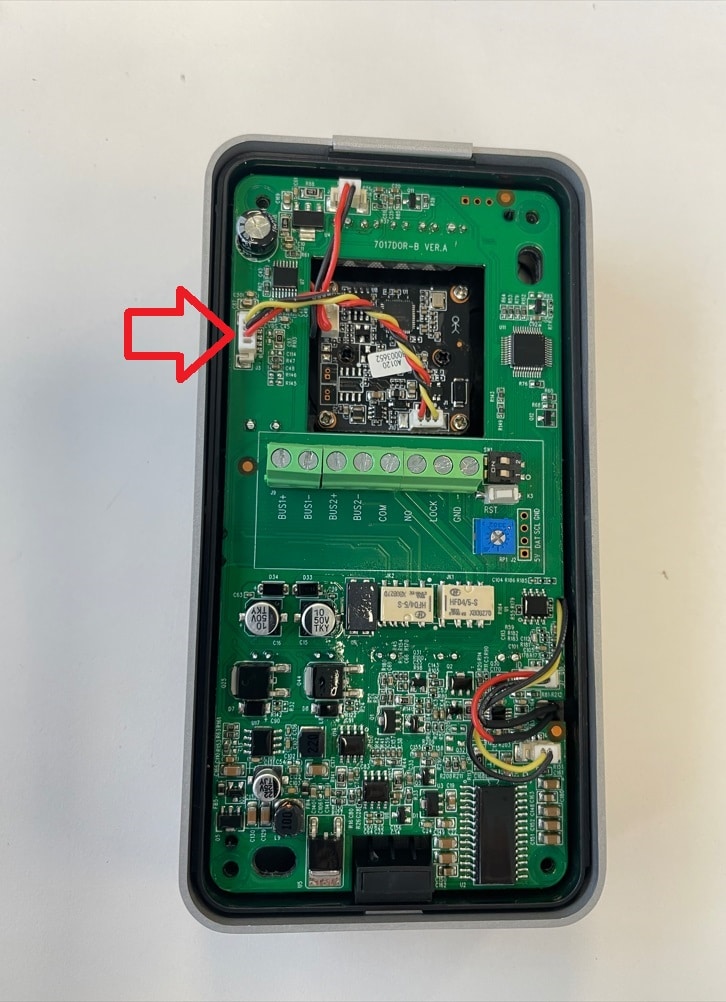

Βήμα 4: Αποσυνδέστε την πλακέτα κυκλώματος βίντεο

Αποσυνδέστε απαλά το βύσμα από την πλακέτα κυκλώματος βίντεο τραβώντας το προς το μέρος σας χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.

Βήμα 5: Αποσυνδέστε τον αναγνώστη RFID

Αποσυνδέστε απαλά το βύσμα από τη συσκευή ανάγνωσης RFID τραβώντας το προς το μέρος σας χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.

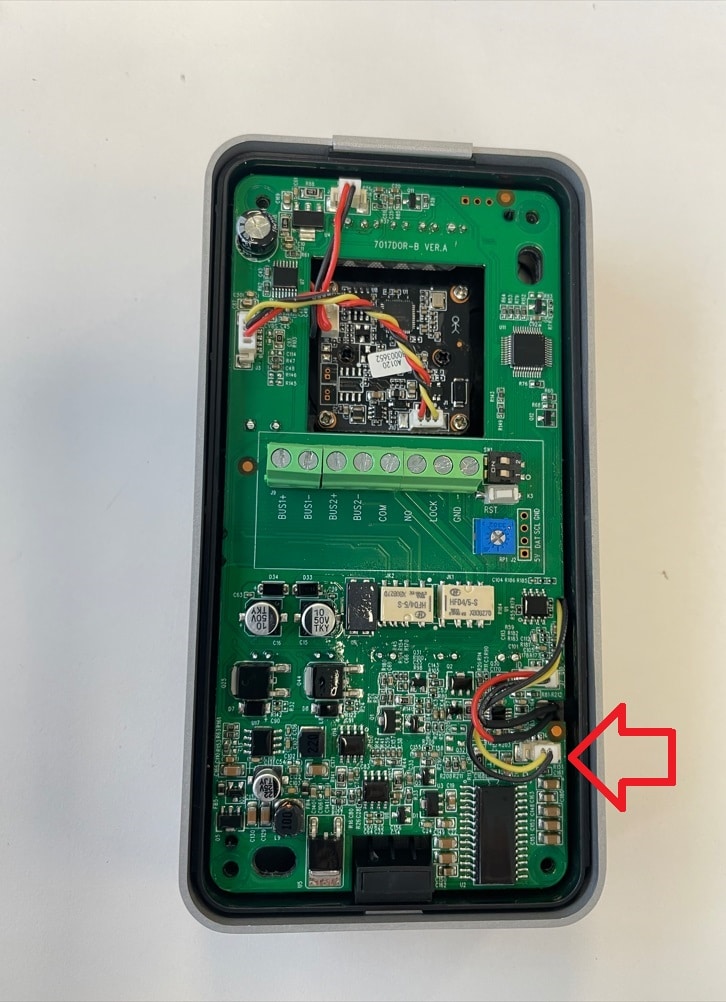

Βήμα 6: Αποσυνδέστε το μεγάφωνο

Αποσυνδέστε απαλά το βύσμα του ηχείου τραβώντας το προς το μέρος σας χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.

Βήμα 7: Επανασυνδέστε τα εξαρτήματα

Αφαιρέστε την πλακέτα κυκλώματος από την υποδοχή της χρησιμοποιώντας την πένσα ακριβείας.

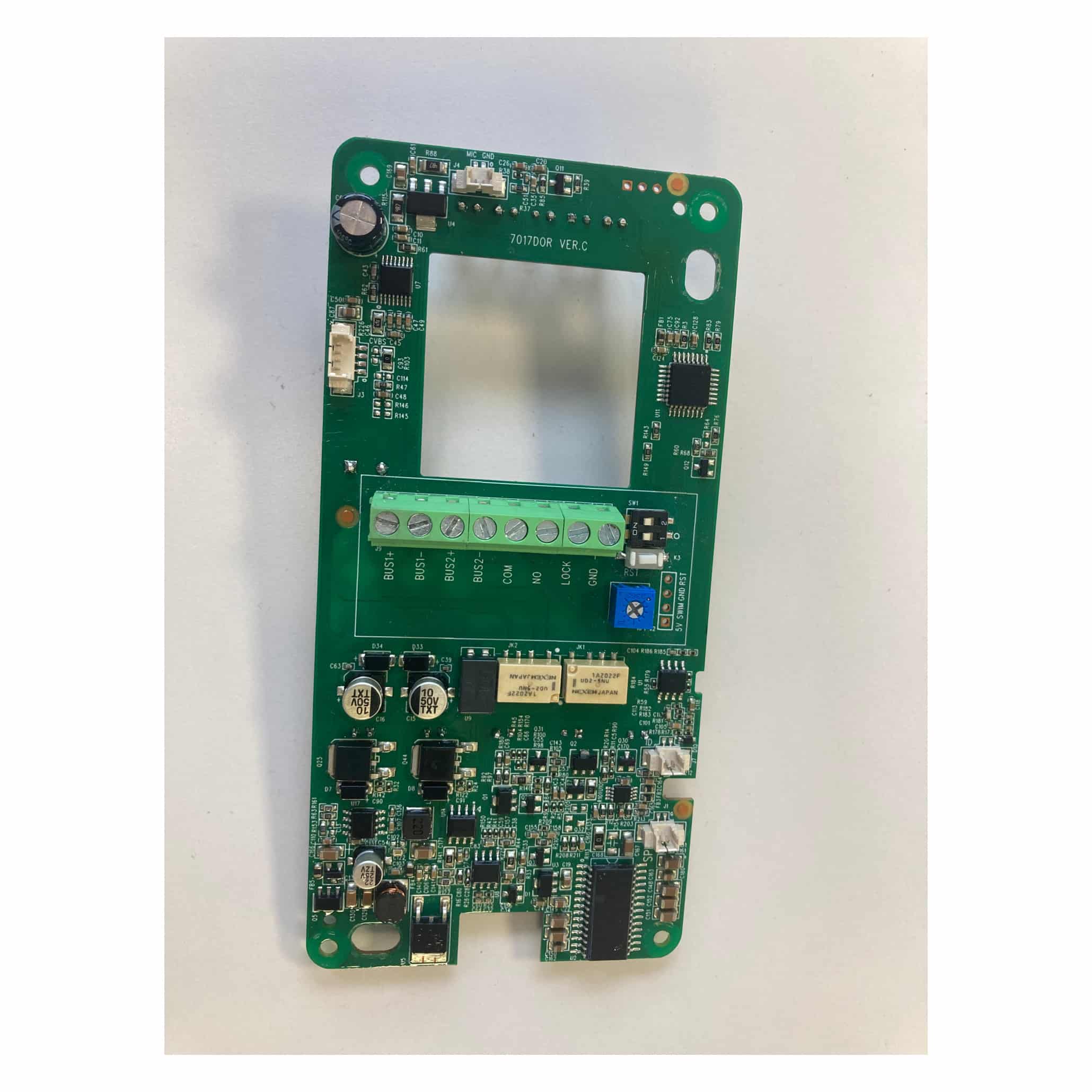

Αντικαταστήστε την πλακέτα κυκλώματος. Προσέξτε να μην τσιμπήσετε τα καλώδια.
Επανασυνδέστε τα εξαρτήματα ακολουθώντας τα βήματα 2 έως 6.

Βήμα 8: Επανατοποθέτηση του πίσω βραχίονα

Επανατοποθετήστε το πίσω στήριγμα του σταθμού πόρτας βιδώνοντας τις 4 βίδες που αφαιρέθηκαν προηγουμένως στο βήμα 1.
Η αντικατάσταση έχει ολοκληρωθεί.
