Αντικατάσταση της ηλεκτρονικής πλακέτας βίντεο EXTEL COMPACT

Στην οθόνη του EXTEL COMPACT δεν εμφανίζεται πλέον καμία εικόνα και η οθόνη παραμένει μπλε. Η αντικατάσταση του ηλεκτρονικού πίνακα βίντεο του σταθμού θυρών θα είναι απαραίτητη. Εδώ είναι ένα σεμινάριο που επιτρέπει την αντικατάσταση. Σημαντικό: Πριν από την εκτέλεση οποιασδήποτε εργασίας ή συντήρησης, απενεργοποιήστε όλα τα μέρη του θυροτηλεφώνου βίντεο και σταθείτε σε κατάλληλη επιφάνεια για να αποφύγετε γρατσουνιές στο φακό.

Αυτό το σεμινάριο ισχύει για :

Extel - 720315 - Compact

Δυσκολία : Εύκολο

Απαιτούμενος χρόνος : 20 λεπτά λεπτά

Αριθμός σταδίων : 12

Mise à jour : Οκτώβριος 2023

Απαιτούμενα υλικά:

Κατσαβίδι Phillips, πλαστική σπάτουλα, πένσα ακριβείας

Επεξήγηση βίντεο:

Τα βήματα του σεμιναρίου :

Βήμα 1: Τοποθέτηση των βιδών

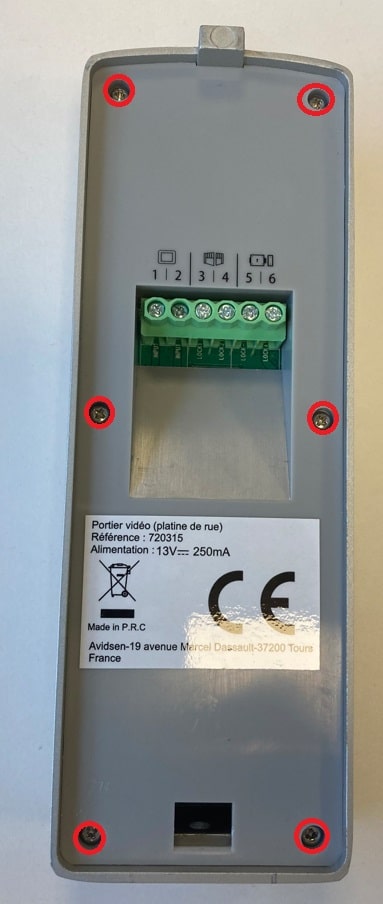

Γυρίστε το σταθμό πόρτας ανάποδα
Ξεβιδώστε τις 6 βίδες Phillips με το κατσαβίδι.

Βήμα 2: Άνοιγμα του σταθμού πόρτας

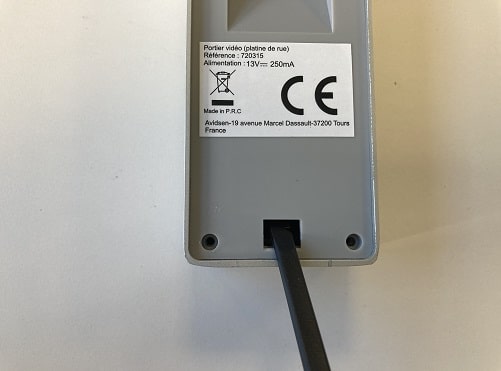

Αφαιρέστε το πίσω μέρος της συσκευής μοχλεύοντάς το με την πλαστική σπάτουλα και ανασηκώνοντάς το απαλά.

Βήμα 3: Αποσυνδέστε την πλακέτα κυκλώματος βίντεο

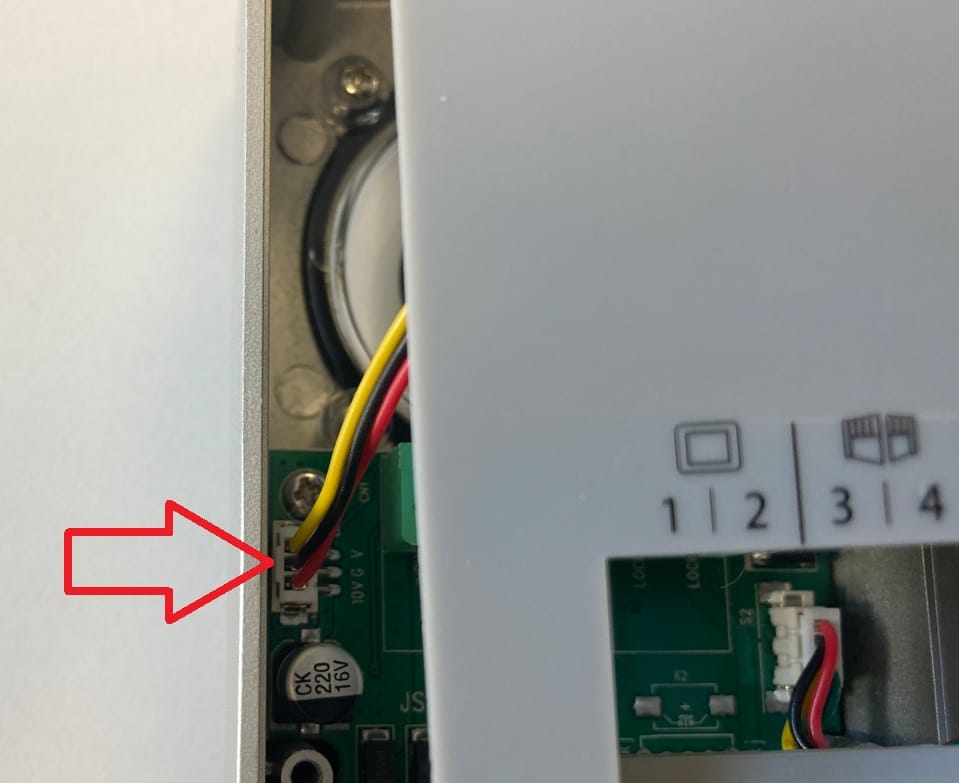

Αφαιρέστε το βύσμα από την πλακέτα βίντεο χρησιμοποιώντας την πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια

Βήμα 4: Αφαιρέστε το πίσω μέρος

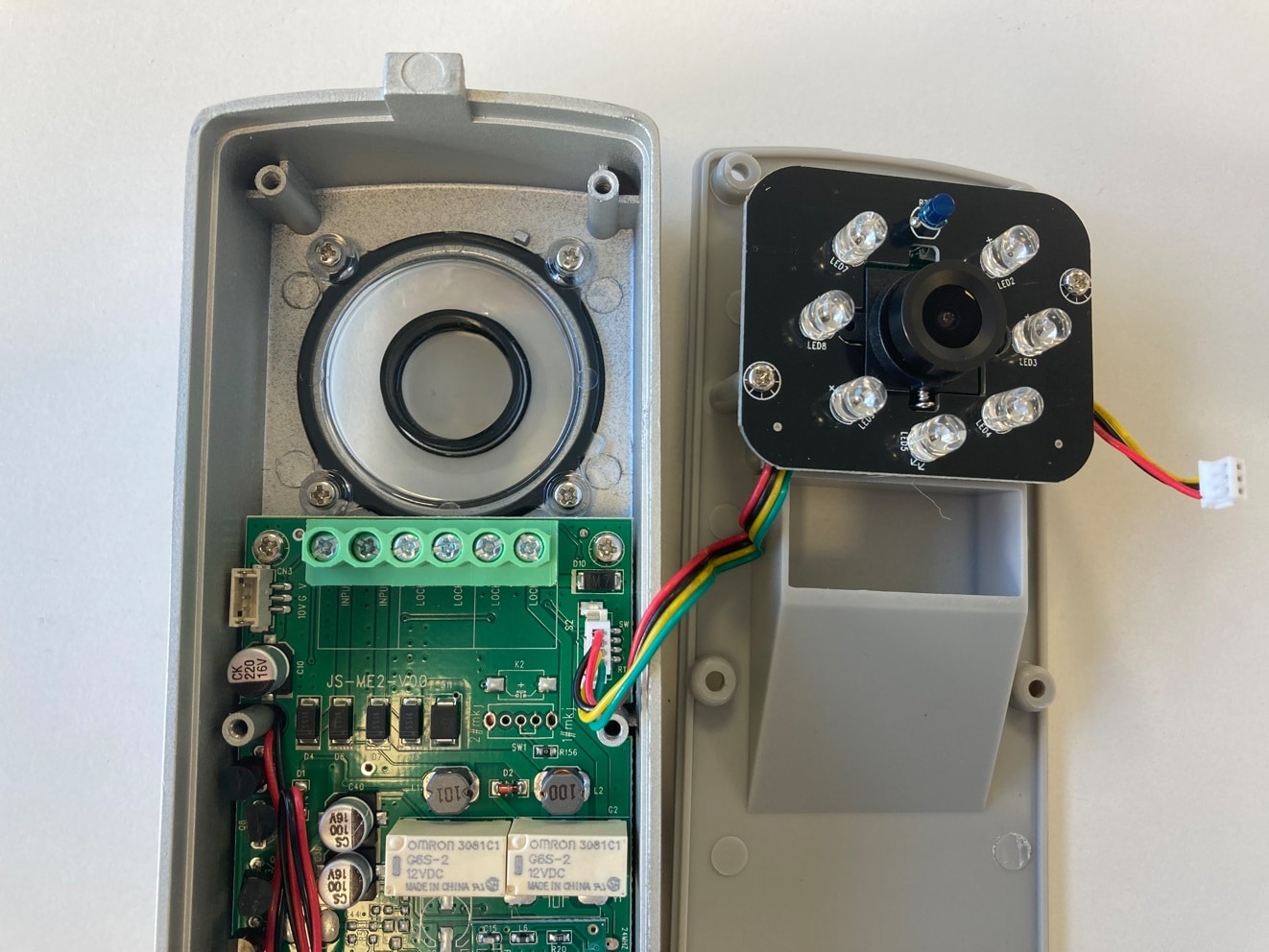

Περιστρέψτε το πίσω μέρος του σταθμού πόρτας κατά 180°.
Αφαιρέστε το βύσμα από τις λυχνίες υπερύθρων χρησιμοποιώντας την πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια

Βήμα 5: Αφαιρέστε τη μονάδα υπερύθρων

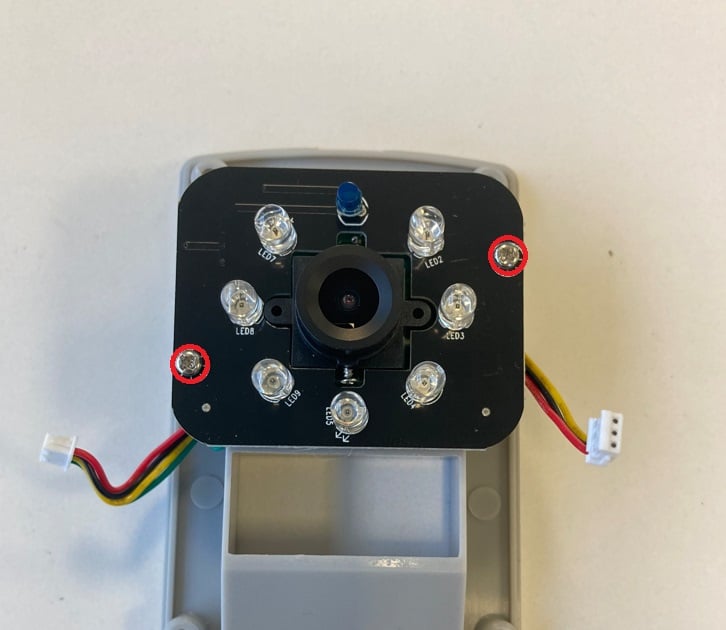

Ξεβιδώστε τις δύο σταυροειδείς βίδες της μονάδας υπερύθρων με το σταυροκατσάβιδο.
Αφαιρέστε τη μονάδα υπερύθρων

Βήμα 6: Αφαιρέστε την πλακέτα κυκλώματος βίντεο

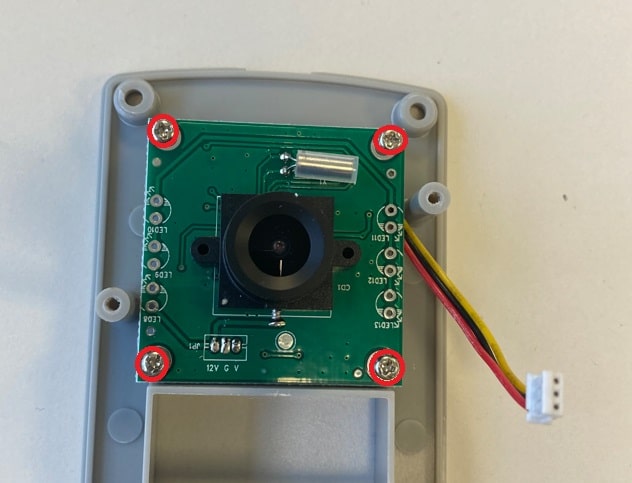

Ξεβιδώστε τις 4 σταυροειδείς βίδες της μονάδας βίντεο με το σταυροκατσάβιδο.
Αφαιρέστε τη μονάδα βίντεο

Βήμα 7: Επανατοποθετήστε την πλακέτα κυκλώματος βίντεο

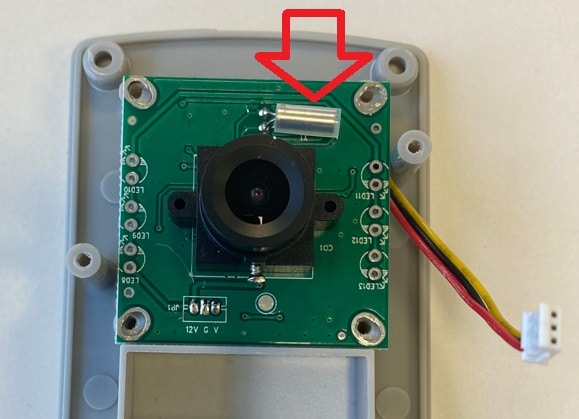

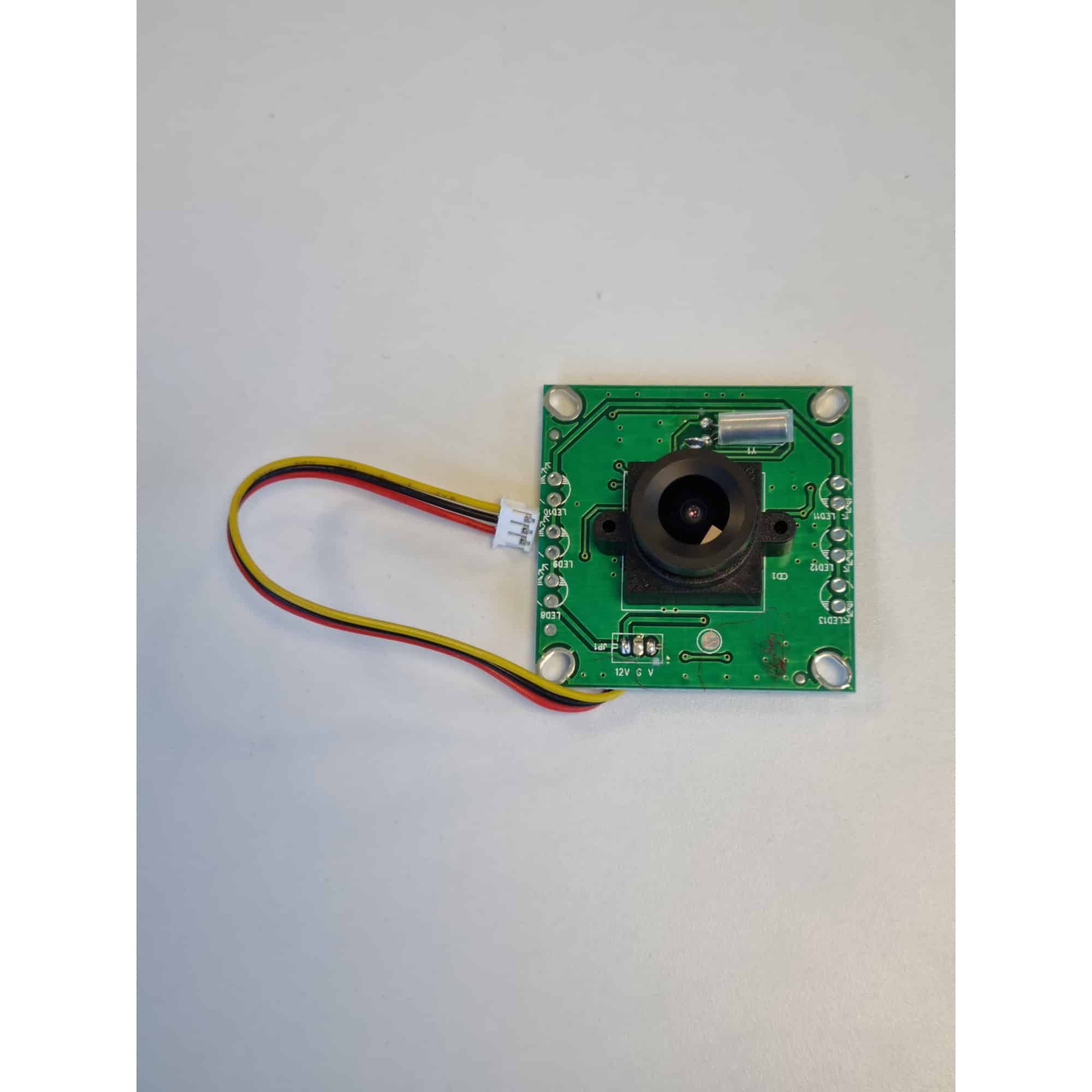

Επανατοποθετήστε τη νέα μονάδα βίντεο. Δώστε προσοχή στην κατεύθυνση της εισαγωγής (βεβαιωθείτε ότι ο σωλήνας βρίσκεται στην κορυφή).
Μπορεί να υπάρχει κάλυμμα στο φακό, αφαιρέστε το.
Βεβαιωθείτε ότι τα καλώδια έχουν δρομολογηθεί σωστά. Το καλώδιο της μονάδας βίντεο πρέπει να εξέρχεται από το δεξί

Βήμα 8: Συνδέστε την πλακέτα κυκλώματος βίντεο

Βιδώστε τις 4 βίδες με σταυρόνημα της μονάδας βίντεο.

Βήμα 9: Επανατοποθετήστε τη μονάδα υπερύθρων

Επανατοποθετήστε τη μονάδα υπερύθρων
Βεβαιωθείτε ότι τα καλώδια έχουν δρομολογηθεί σωστά. Το καλώδιο της μονάδας υπερύθρων πρέπει να βγαίνει αριστερά.

Βήμα 10: Συνδέστε τη μονάδα υπερύθρων

Επανασυνδέστε τη μονάδα υπερύθρων, ο σύνδεσμος διαθέτει συσκευή κωδικοποίησης

Βήμα 11: Συνδέστε την πλακέτα κυκλώματος βίντεο

Επανασυνδέστε την πλακέτα κυκλώματος βίντεο, ο σύνδεσμος διαθέτει συσκευή κωδικοποίησης.

Βήμα 12: Οριστικοποίηση

Προσέξτε να μην τσιμπήσετε ή καταστρέψετε τα καλώδια.
Σφίξτε τις 6 σταυρόβιδες.
Η αντικατάσταση έχει ολοκληρωθεί.
