Σε αυτό το σεμινάριο, θα εξετάσουμε πού βρίσκονται οι κάρτες φαινομένου αίθουσας στους κινητήρες και πώς να ελέγξετε ότι είναι συνδεδεμένες.
Πρόκειται για μαγνητικό αισθητήρα. Τοποθετημένος δίπλα σε έναν μαγνήτη που περιστρέφεται ταυτόχρονα με τον άξονα του κινητήρα, συλλαμβάνει το μαγνητικό πεδίο που εκπέμπει ο μαγνήτης και το μεταδίδει ως ηλεκτρικό σήμα στην κάρτα. Αυτό ενημερώνει την κάρτα εάν ο κινητήρας περιστρέφεται ή όχι, με ποια ταχύτητα και σε ποιο σημείο της διαδρομής της πύλης βρίσκεται.
Οι κάρτες φαινομένου Hall τοποθετούνται στην κορυφή των ηλεκτροκινητήρων. Συνδέονται με 3 λευκά καλώδια με ρίγες ή 3 μαύρα καλώδια.
Η κάρτα φαινομένου Hall συνδέεται με 3 καλώδια.
Για τον εντοπισμό των θετικών :
Το μεσαίο καλώδιο είναι αρνητικό (GND). Το καλώδιο απέναντι από το θετικό είναι το HALL. Επομένως, το HALL και το GND πρέπει να διασταυρωθούν για να συνδεθούν με την πλακέτα.
Όπως αναφέρθηκε στην εισαγωγή, το στοιχείο αυτό ενημερώνει την ηλεκτρονική πλακέτα για το αν ο κινητήρας λειτουργεί ή όχι. Σε περίπτωση σφάλματος στην κάρτα φαινομένου Hall, η ηλεκτρονική πλακέτα θα αντιδράσει σαν να μην λειτουργεί ο κινητήρας και θα υποδείξει τα αντίστοιχα σφάλματα. Τυπικά, στη λειτουργία αυτοεκμάθησης, θα λάβετε το μήνυμα σφάλματος L3 μετά από μια σύντομη κίνηση του κινητήρα μπρος-πίσω (ο κινητήρας έχει φτάσει στο άνοιγμα της στάσης του σε λιγότερο από 3s). Πριν επικυρώσετε αυτό το σφάλμα, βεβαιωθείτε ότι ο μαγνήτης που είναι τοποθετημένος δίπλα του είναι σταθερά συνδεδεμένος με τον άξονα του κινητήρα και περιστρέφεται ταυτόχρονα με αυτόν. Ελέγξτε επίσης ότι όλες οι κόκκινες λυχνίες LED της κάρτας ανάβουν μετά από σύντομο πάτημα του κουμπιού SET. Μερικές φορές, αυτό μπορεί να προκαλέσει βραχυκύκλωμα και να μπλοκάρει την ηλεκτρική εκκίνηση της κάρτας. Εάν διαπιστώσετε ότι η ηλεκτρονική σας κάρτα δεν έχει πλέον αναμμένες λυχνίες ή ότι αυτές είναι μόνο αμυδρά αναμμένες, αποσυνδέστε το μπλοκ ακροδεκτών του κινητήρα από την κάρτα και ελέγξτε ότι επανεκκινείται σωστά.

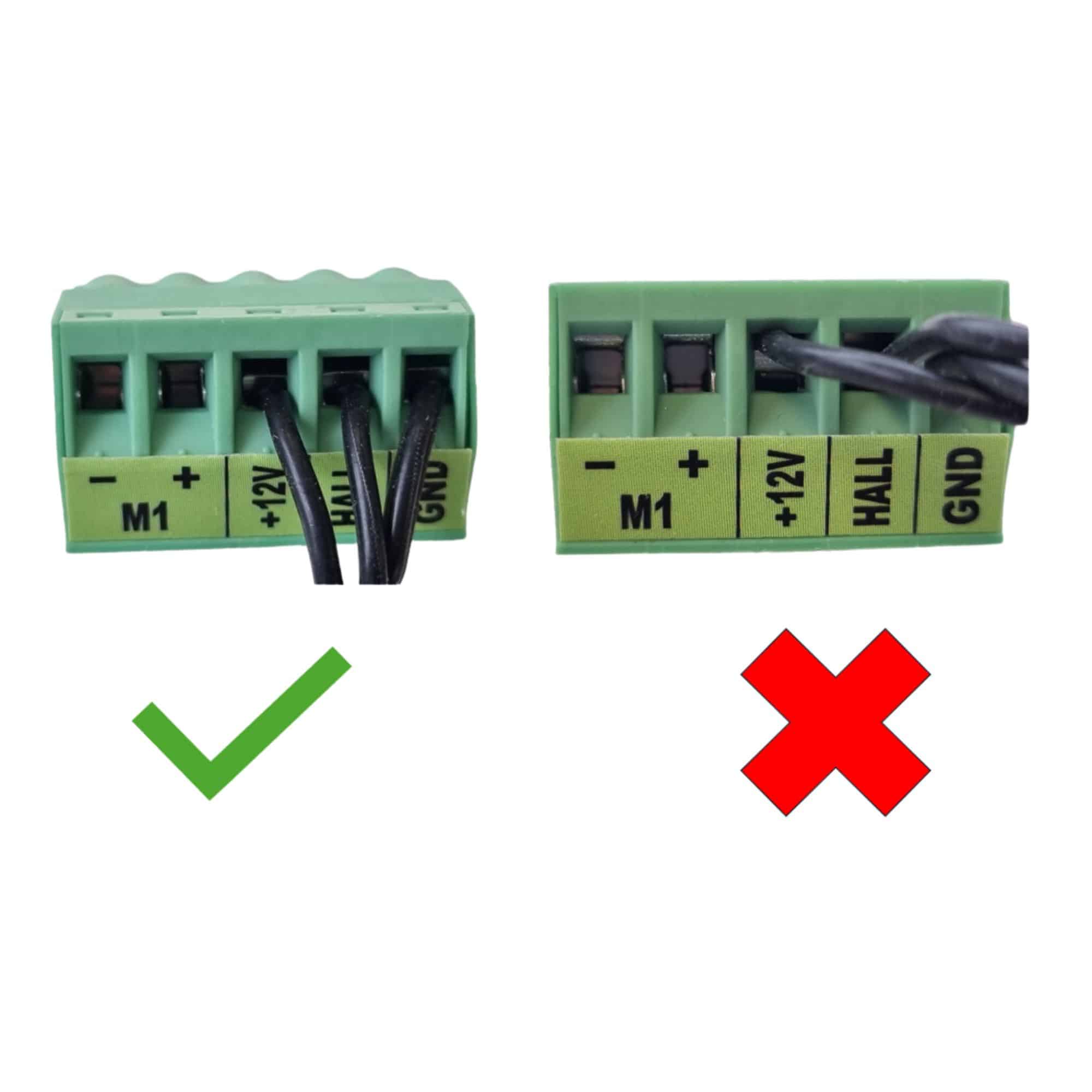

Πρώτα απ’ όλα, ελέγξτε ότι κάθε καλώδιο έρχεται σε καλή επαφή με τις υποδοχές του μπλοκ ακροδεκτών και ότι τα καλώδια είναι σφιχτά στερεωμένα στις υποδοχές.
